机床立柱及其他

各种形状的机床立柱见图1

图2为大型落地镗铣床的焊接立柱，是封闭箱形截面结构。前面为双层壁板结构，用以承受安装导轨的载荷。图3为各种压力机机身和机床的立柱截面形状

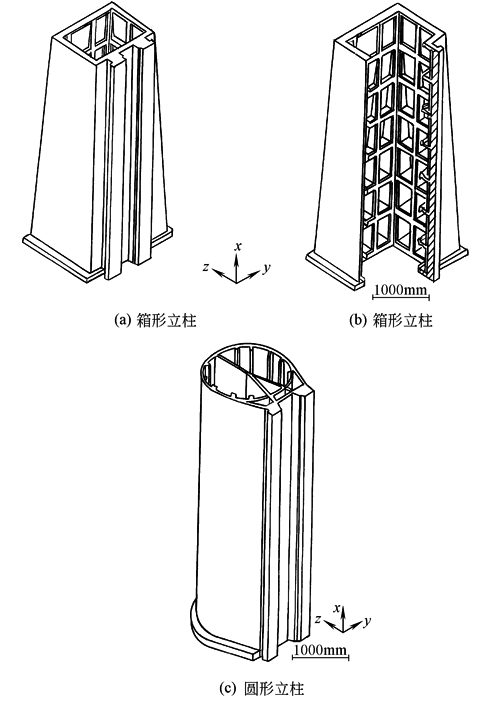

图1  机床的立柱

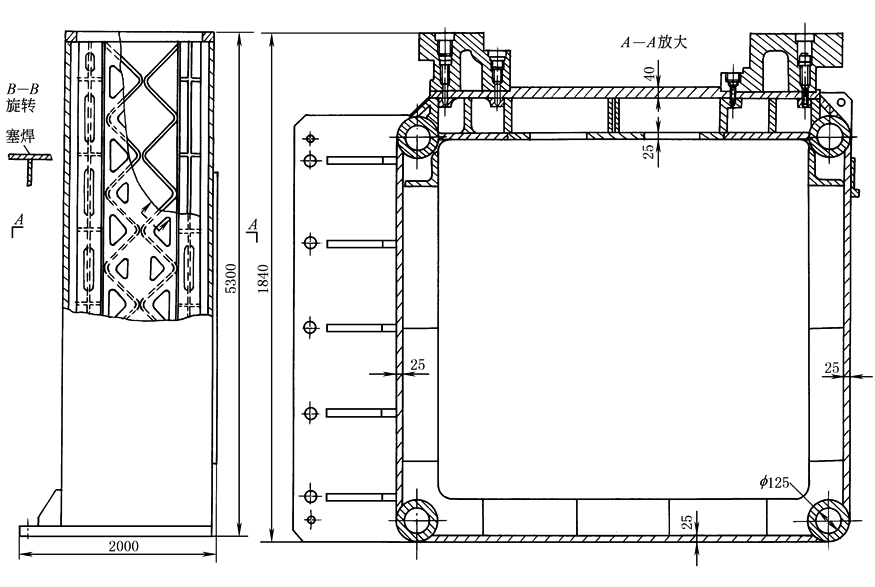

图2  大型落地镗铣床的焊接立柱

(载荷作用在立柱对称面上)　　缠绕机架立柱　　缠绕机架立柱

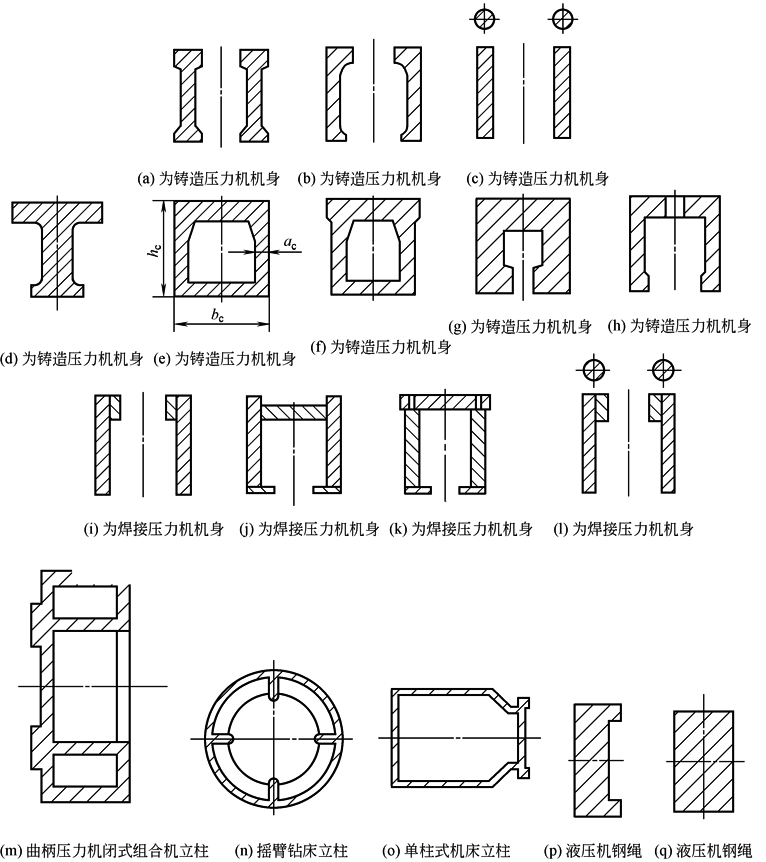

图3   各种压力机机身和机床的立柱截面形状

从本节的图形可以看出，许多立柱的断面不是由计算确定的，而是根据实际检测及其适用性在实践中修改设计的，以保证有良好的刚度和使用性能
