起重机龙门架外形

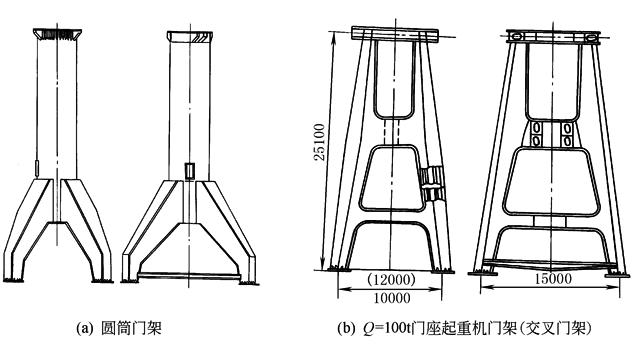

表起重运输机械机架中图1已示出起重机龙门架结构类型；图1为起重机龙门架中一种较详细的结构；图2为Q＝150t门座起重机的八杆门架

图1  起重机龙门的门架

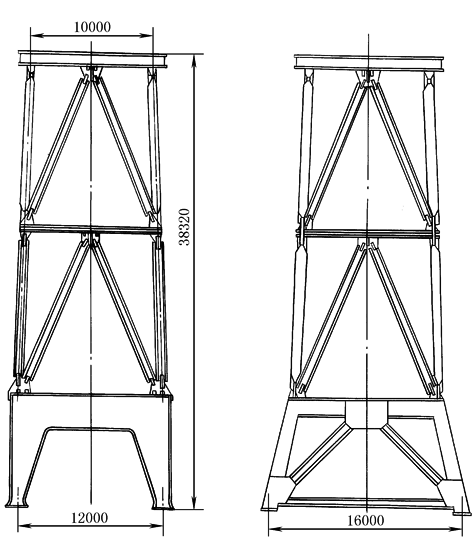

图2  Q＝150t门座起重机的八杆门架

图3则是Π形截面桁架式龙门架的示意图。该桁架结构的龙门架或装卸桥桥梁:主架在跨度范围内(两支腿之间)的主桁架高度，在悬臂靠近支腿处的主桁架高度，对有悬臂的主梁，其悬臂的有效长，此时，两片主桁架之间的距离A₀常取为，Π形面桁架的下水平桁架宽度b₀常取为，所有斜杆的倾角取为α＝40°~50°。轮距

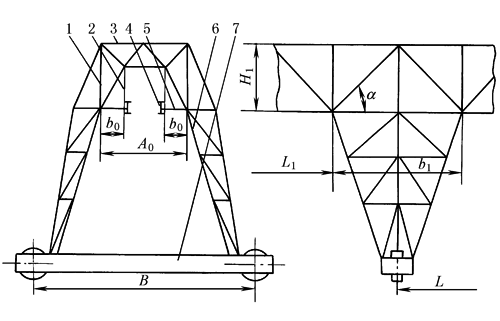

图3  Π形截面桁架式龙门架示意图

1—主桁架；2—Π形框架；3—上水平桁架；4—承轨梁；5—下水平桁架；6—支腿；7—支腿下横梁
