柱的外形

焊接柱按外形分为实腹柱和格构柱

(1)实腹柱

实腹柱分为型钢实腹柱(图1)和钢板实腹柱(图2)两种。前者焊缝少，应优先选用。后者适应性强，可按使用要求设计成各种大小尺寸。当腹板的计算高度h₀与腹板厚度δ之比大于80时，应有横向隔板加强，间距不得大于3h₀；柱肢外伸自由宽度b₀不宜超过15t，箱形柱的两腹板间宽度b也不宜超过40t(t为板厚)

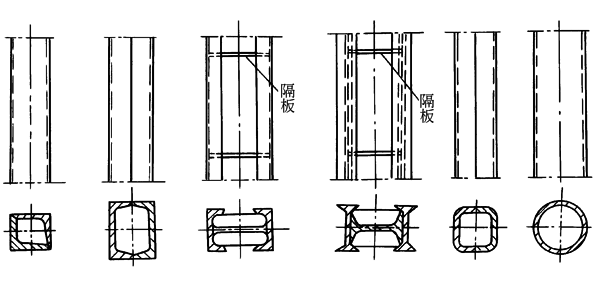

图1 型钢实腹柱

柱的每一施工或运输单元，不得少于两块隔板。大型的并受弯曲的箱形柱，工作时有较大弯曲应力，推荐用图3所示的结构。其纵向筋板不管是用钢板、角钢或槽钢，都不许断开，长度不足时，须预先对接并焊透

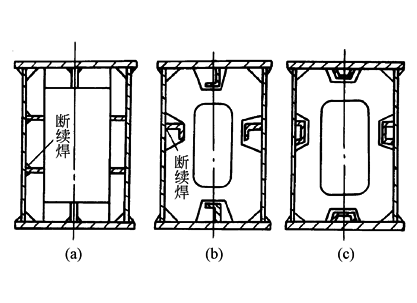

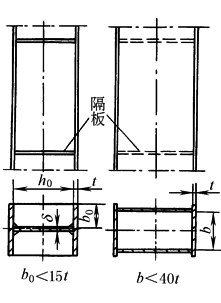

图2  钢板实腹柱　　　　　　　　　　　　　　　　　　图3  大型箱形柱断面结构

(2)格构柱

格构柱分缀板式和缀条式两种(图4)。前者的承载能力较后者低，但焊接较为方便。格构柱的重量轻，省材料，风的阻力小。但焊缝短，不利于自动化焊接。在缀材面内剪力较大或宽度较大的格构式柱，宜用缀条柱。格构式柱或大型实腹式柱，在受有较大水平力处和运送单元的端部应设置横膈。横膈间距不得大于柱截面较大宽度的9倍或

8m。缀板宽度、(h为柱截面宽度)；缀板厚度，但不小于6mm。缀板间距l由主柱局部长度的稳定

性及缀板受力分析决定

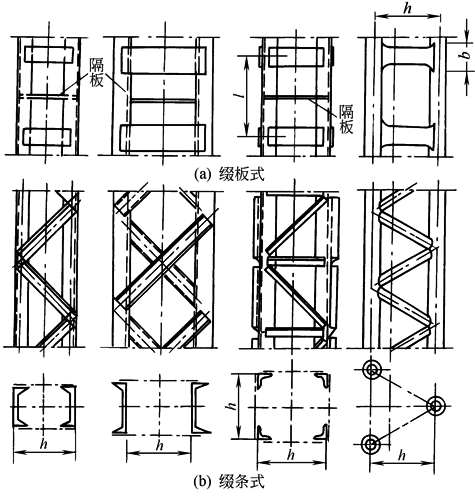

图4  焊接格构柱
