力学模型

轴系组成

简化模型

说明

两支承轴

等直径均匀分布质量模型m₀

阶梯轴当量直径：

式中　d₁——阶梯轴各阶直径，m；

Δl₁——对应d₁段的轴段长度，m；

a——经验修正系数

若阶梯轴最初段长超过全长50%，a＝1；小于15%，此段轴可以看成以次粗段直径为直径的轴上套一轴环；a值一般可参考有准确解的轴通过试算找出，例如一般的压缩机、离心机、鼓风机转子a＝1.094

两支承等直径梁刚度模型E_J

圆盘

集中质量模型m₁

适用转子转速不高，圆盘位于两支承的中点附近回转力矩影响较小的情况

支承

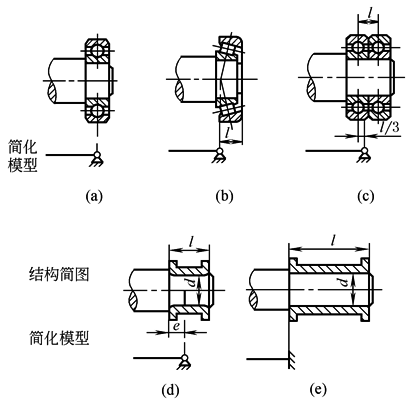

刚性支承模型。各种轴承刚性支承型式按下图选取

结构简图

刚性支承反力作用点：

图a为深沟球轴承；图b为角接触球轴承或圆锥滚子轴承；图c为成对安装角接触球轴承、双列角接触球轴承、调心球轴承、双列短圆柱滚子轴承、调心滚子轴承、双列圆锥滚子轴承；图d为短滑动轴承(l/d＜2)：当l/d≤1时，e＝0.5l，当l/d＞1时，e＝0.5d；图e为长滑动轴承(l/d＞2)和四列滚动轴承

一般小型机组转速不高，支座总刚度比转子本身刚度大得多，可按刚性支座计算临界转速
