FZC型系列振动出矿机主要技术特性及其埋设参数

FZC型系列振动出矿机主要技术特性及其埋设参数

机号	振动出矿机型号		技术特性																							埋设参数
			台面长度 L/m		台面宽度 B/m		台面面积 F/m²		台面倾角 α/(°)		额定振频 n/min^-1		振动幅值 A/mm		最大激振力 P/t			额定功率 N/kW		工况系数 K_k		技术生产能力 Q/t·h^-1		机重 G/kg		埋设深度 LA/m		眉线高度 h₀/m		眉线角f /(°)
1	FZC-1.6/1~1.5	单台板振动出矿机	1.6		1.0		1.6		12		1400		0.8		1.0			1.5		0.89		300~360		440		0.6		0.6		40
2^①	FZC-1.8/0.9~1.5		1.8		0.9				12		1400		0.9		1.0			1.5		0.88		350~400		430		0.6		0.7		40
3	FZC-2/0.8~1.5		2.0		0.8				14		1400		0.9		1.0			1.5		0.89		310~370		490		0.6		0.7		38
4	FZC-2.3/0.7~1.5		2.3		0.7				16		1400		0.8		1.0			1.5		0.89		290~330		575		0.7		0.7		38
5^①	FZC-2/1~3		2.0		1.0		2		14		940		3.0		2.0			3.0		1.43		850~1000		690		0.7		0.7		40
6	FZC-2.3/0.9~3		2.3		0.9				14		940		3.0		2.0			3.0		1.38		770~910		870		0.8		0.8		40
7^①	FZC-2.3/1.2~3		2.3		1.2		2.8		14		940		1.8		2.0			3.0		1.04		630~760		960		0.8		0.8		40
8	FZC-2.8/1~3		2.8		1.0				18		940		1.7		2.0			3.0		1.02		580~690		1000		0.9		0.9		41
9	FZC-2.3/1.2~4		2.3		1.2				14		1420		0.9		3.0			4.0		1.55		630~730		1010		0.9		0.8		41
10	FZC-2.5/1.2~3		2.5		1.2		3.1		16		940		1.7		2.0			3.0		0.95		590~720		980		0.8		0.8		39
11	FZC-3.1/1~3		3.1		1.0				18		940		1.7		2.0			3.0		0.92		560~670		1060		0.8		0.9		38
12^①	FZC-2.5/1.2~4		2.5		1.2				16		1420		0.9		3.0			4.0		1.43		660~770		1030		0.8		0.9		41
13	FZC-3.1/1~4		3.1		1.0				18		1420		1.0		3.0			4.0		1.38		760~870		1110		0.9		0.9		38
14	FZC-3.5/0.9~4		3.5		0.9				18		1420		1.0		3.0			4.0		1.36		730~830		1130		0.9		1.0		37
15^①	FZC-2.3/1.4~5.5		2.5		1.4		3.5		14		960		2.0		4.0			5.5		1.63		990~1180		1360		0.9		0.9		41
16	FZC-3.5/1~5.5		3.5		1.0				18		960		2.0		4.0			5.5		1.63		980~1150		1525		1.1		1.1		40
17	FZC-2.8/1.4~5.5		2.8		1.4		4.0		14		960		1.8		4.0			5.5		1.46		900~1080		1460		1.0		1.0		41
18^①	FZC-3.1/1.2~5.5		3.1		1.2				14		960		1.8		4.0			5.5		1.54		910~1090		1515		1.1		1.1		40
19	FZC-3.1/1.4~5.5		3.1		1.4		4.5		14		960		1.7		4.0			5.5		1.32		920~1120		1600		1.0		1.1		39
20^①	FZC-3.5/1.2~5.5		3.5		1.2				14		960		1.8		4.0			5.5		1.36		870~1050		1670		1.0		1.1		36
21	FZC-4.5/1~5.5		4.5		1.0				18		960		1.8		4.0			5.5		1.59		830~980		2040		1.0		1.1		34
22	FZC-3.1/1.4~7.5		3.1		1.4				14		960		2.0		5.0			7.5		1.65		1260~1500		1875		1.1		1.1		40
23	FZC-3.5/1.2~7.5		3.5		1.2				14		960		2.1		5.0			7.5		1.70		1220~1440		1810		1.2		1.2		39
24	FZC-4.5/1~7.5		4.5		1.0				18		960		2.0		5.0			7.5		1.59		1290~1510		2225		1.2		1.4		39
25^①	FZC-3.5/1.4~7.5		3.5		1.4		5.0		14		960		1.8		5.0			7.5		1.46		1160~1380		2000		1.0		1.2		37
26	FZC-4/1.2~7.5		4.0		1.2				18		960		1.6		5.0			7.5		1.49		870~1040		1935		1.2		1.2		39
27	FZC-5/1~7.5		5.0		1.0				18		960		1.6		5.0			7.5		1.43		840~1010		2355		1.2		1.4		37
28	FZC-4/1.6~10		4.0		1.6		6.3		16		960		1.8		7.5			10		1.67		1570~1870		2355		1.2		1.4		40
29^①	FZC-5/1.4~10		5.0		1.4		7.0		18		960		1.7		7.5			10		1.53		1300~1550		2800		1.4		1.4		38
30	FZC-3.1/1×2~4×2	双台板并联振动出矿机	3.1		1.0×2		3.1×2		18		1420		1.0		3.0×2			4.0×2		1.38		1520~1740		2220		0.9		0.9		38
31	FZC-3.5/1×2~5.5×2		3.5		1.0×2		3.5×2		18		960		2.0		4.0×2			5.5×2		1.63		1960~2300		3050		1.1		1.1		40
32	FZC-3.1/1.2×2~5.5×2		3.1		1.2×2		4.0×2		14		960		1.8		4.0×2			5.5×2		1.54		1820~2180		3030		1.1		1.1		40
33^①	FZC-3.5/1.2×2~5.5×2		3.5		1.2×2		4.5×2		14		960		1.8		4.0×2			5.5×2		1.36		1740~2100		3310		1.0		1.1		36
34	FZC-3.5/1.4×2~7.5×2		3.5		1.4×2		5.0×2		14		960		1.8		5.0×2			7.5×2		1.46		2320~2760		3970		1.0		1.2		37
35	FZC-4/1.2×2~7.5×2		4.0		1.2×2		5.0×2		18		960		1.6		5.0×2			7.5×2		1.49		1740~2080		3870		1.2		1.2		39

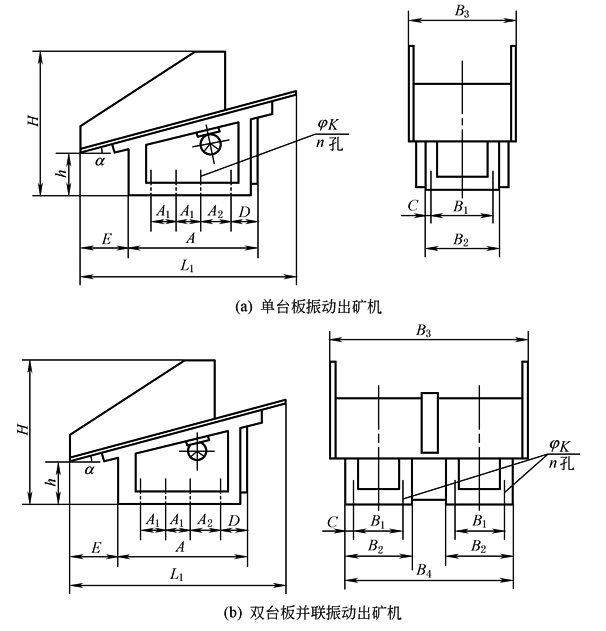

机号	型号				外形及安装尺寸/mm
					α /(°)	A		A₁		A₂		B₁		B₂		B₃	C		D		E		h		H		L₁		n		fk
1	FZC-1.6/1~1.5				12	806		200		—		610		700		1000	45		206		460		544		1257		1565		4		18
2	FZC-1.8/0.9~1.5				12	806		200		—		610		700		900	45		206		607		522		1278		1760		4		18
3	FZC-2/0.8~1.5				14	906		250		—		610		700		800	45		206		673		594		1587		1940		4		18
4	FZC-2.3/0.7~1.5				16	1006		250		—		510		600		730	45		256		819		571		1661		2210		4		18
5	FZC-2/1~3				14	906		250		—		610		700		1000	45		206		673		594		1560		1940		4		18
6	FZC-2.3/0.9~3				14	906		400		—		640		700		1026	30		256		809		900		1988		2232		4		18
7	FZC-2.3/1.2~3				14	1206		600		—		840		900		1326	30		306		588		1028		2125		2232		4		18
8	FZC-2.8/1~3				18	1406		600		—		840		900		1126	30		406		727		713		2196		2663		4		18
9	FZC-2.3/1.2~4				14	1206		600		—		840		900		1326	30		306		588		1028		2100		2232		4		18
10	FZC-2.5/1.2~3				16	1206		600		—		840		900		1326	30		306		673		884		2140		2403		4		18
11	FZC-3.1/1~3				18	1606		400		400		840		900		1126	30		406		812		620		2228		2948		6		18
12	FZC-2.5/1.2~4				16	1206		600		—		840		900		1326	30		306		673		884		2245		2403		4		18
13	FZC-3.1/1~4				18	1606		400		400		840		900		1126	30		406		812		620		2196		2948		6		18
14	FZC-3.5/0.9~4				18	1806		500		500		740		800		1026			406		945		512		2256		3329		6		18
15	FZC-2.5/1.4~5.5				14	1232		370		480		874		934		1420			195		770		1010		2250		2426		6		22
16	FZC-3.5/1~5.5				18	1608		610		610		775		835		1020			198		1099		850		2612		3329		6		22
17	FZC-2.8/1.4~5.5				14	1232		370		480		874		934		1420			195		961		962		2354		2717		6		22
18	FZC-3.1/1.2~5.5				14	1232		370		480		874		934		1220			195		1152		920		2405		3008		6		22
19	FZC-3.1/1.4~5.5				14	1232		370		480		874		934		1420			195		1252		895		2405		3008		6		22
20	FZC-3.5/1.2~5.5				14	1608		610		610		775		835		1220			198		1066		900		2466		3396		6		22
21	FZC-4.5/1~5.5				18	2806		700		700		840		900		1030			306		1023		407		2493		4280		8		22
22	FZC-3.1/1.4~7.5				14	1706		550		550		1100		1160		1400			306		692		1100		2670		3008		6		22
23	FZC-3.5/1.2~7.5				14	1706		550		550		940		1000		1200			306		980		1028		2770		3396		6		22
24	FZC-4.5/1~7.5				18	2806		700		700		840		900		1072			306		773		700		3100		4280		8		22
25	FZC-3.5/1.4~7.5				14	1706		550		550		1100		1160		1400			306		1081		1003		2770		3396		6		22
26	FZC-4/1.2~7.5				18	2008		500		500		940		1000		1200			308		1139		430		2463		3804		8		22
27	FZC-5/1~7.5				18	2806		700		700		840		900		1072			306		1250		545		3100		4756		8		22
28	FZC-4/1.6~10				16	2208		440		440		1226		1300		1726	37		446		1018		311		2381		3844		8		27
29	FZC-5/1.4~10				18	2808		700		700		1186		1260		1420			308		1250		545		3031		4755		8		27
30	FZC-3.1/1×2~4×2	双台板并联振动出矿机		18	1606	400		400		840		900		2050		1950	30		406		812		620		2130		2948		12		18
31	FZC-3.5/1×2~5.5×2			18	1608	610		610		775		835		2050		1885	30		198		1099		850		2630		3329		12		22
32	FZC-3.1/1.2×2~5.5×2			14	1232	370		480		874		934		2450		2184	30		195		1152		920		2445		3008		12		22
33	FZC-3.5/1.2×2~5.5×2			14	1608	610		610		775		835		2450		2085	30		198		1066		900		2500		3396		12		22
34	FZC-3.5/1.4×2~7.5×2			14	1706	550		550		1100		1160		2850		2610	30		306		1081		1003		2710		3396		12		22
35	FZC-4/1.2×2~7.5×2			18	2008	500		500		940		1000		2450		2250	30		308		1139		430		2463		3804		16		22
①为主要机型，其余为派生机型。注：1．工况系数K_k供设计部门选择机型时使用。公式为P＝K_kpF₂，取p＝0.7t/m2。 2．本表采用ZDJ系列振动电机，推荐使用JZO系列节能型振动电机。 3．生产厂家为河南省鹤壁市煤化机械厂。
