VBB、VB、VLB系列振动电机技术参数及安装尺寸

VBB、VB、VLB系列振动电机技术参数及安装尺寸

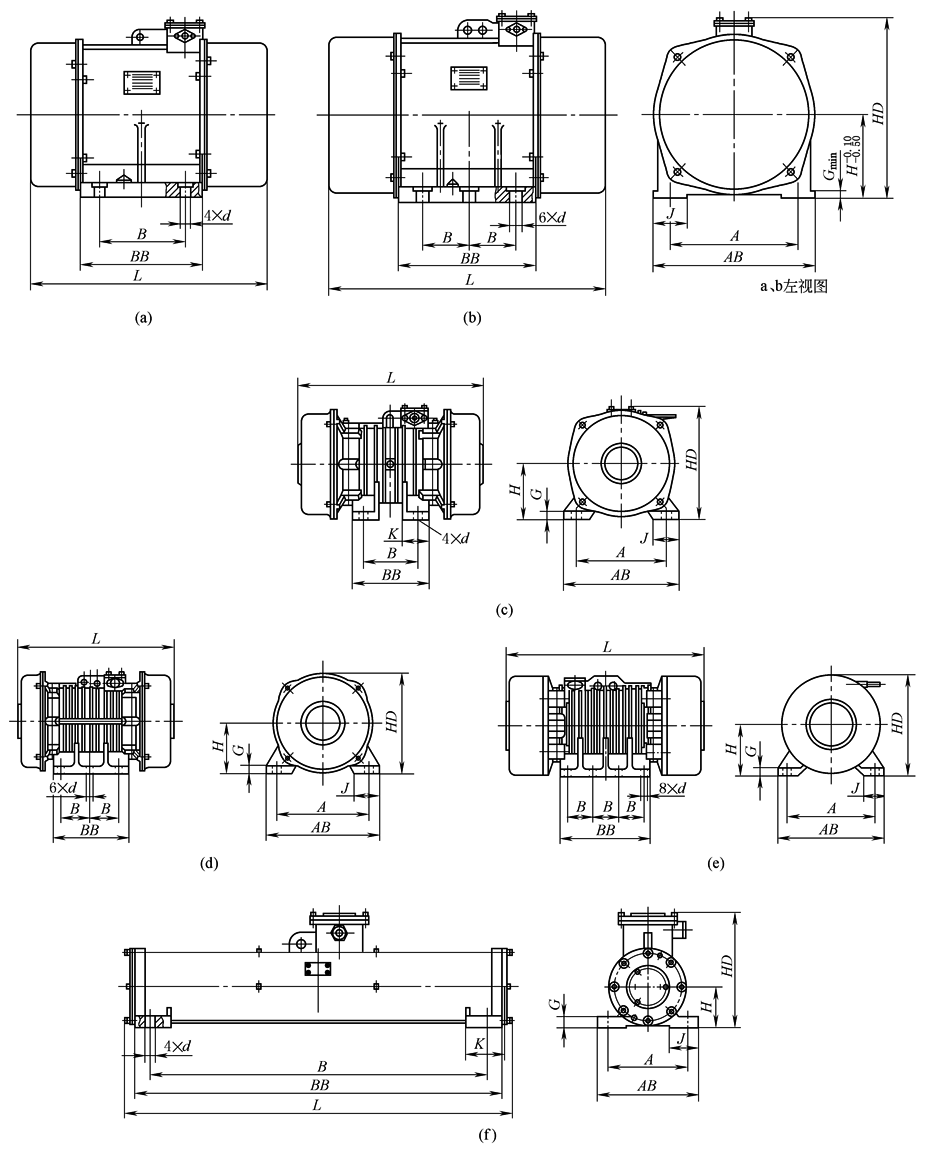

类别	相极	型号		最大激振力/N	转速 /r· min^-1	额定功率 /kW	额定电流 /A	安装尺寸/mm										安装螺栓尺寸	重量 /kg	外形图
类别	相极	型号		最大激振力/N	转速 /r· min^-1	额定功率 /kW	额定电流 /A	A	AB	J	B	BB	L	G	H	HD	d	安装螺栓尺寸	重量 /kg	外形图
VBB系列隔爆型	3 相 2 极	VBB-552-W		5000	2875	0.5	1.39	170	200	50	100	225	385	14	100	275	14	M12	45	图a
		VBB-10102-W		10000	2880	1.0	2.34	200	250	60	110	255	465	16	123	310	22	M20	66	图a
		VBB-20202-W		20000	2860	2.0	4.48	260	320	70	180	315	540	24	160	370	26	M24	140	图a
		VBB-40302-W		40000	2870	3.0	6.2	280	360	100	180	415	655	33	160	370	38	M36	160	图a
	3 相 4 极	VBB-534-W		5000	1430	0.25	0.76	170	200	50	100	225	415	14	100	275	14	M12	46	图a
		VBB-1054-W		10000	1445	0.5	1.35	200	250	60	110	235	465	16	123	310	22	M20	66	图a
		VBB-20114-W		20000	1430	1.1	2.73	220	270	60	160	295	520	22	140	340	26	M24	110	图a
		VBB-32154-W		31500	1450	1.5	3.74	260	320	70	180	315	570	24	160	370	26	M24	133	图a
		VBB-52234-W		50000	1450	2.25	5.34	350	430	100	220	363	650	30	190	430	38	M36	210	图a
		VBB-75374-W		75000	1455	3.7	8.34	380	460	105	125	385	700	34	210	445	38	M36	350	图b
		VBB-84554-W		84000	1450	5.5	11.52	380	460	105	135	465	800	34	210	445	38	M36	370	图b
		VBB-100754-W		100000	1460	7.5	15.72	440	530	125	160	525	860	35	215	470	44	M42	500	图b
	3 相 6 极	VBB-326-W		3000	950	0.2	0.81	170	200	50	100	225	440	14	100	275	14	M12	48	图a
		VBB-546-W		5000	955	0.38	1.24	200	250	60	110	235	485	16	123	310	22	M20	66	图a
		VBB-1076-W		10000	960	0.7	2.12	220	270	60	160	295	530	22	140	340	26	M24	99	图a
		VBB-20156-W		20000	965	1.52	3.96	260	320	70	180	315	595	24	160	370	26	M24	137	图a
		VBB-32246-W		31500	965	2.4	5.96	350	400	100	140	255	520	28	190	430	26	M24	185	图a
		VBB-45306-W		45000	975	3.0	7.41	350	430	100	220	363	700	30	190	430	38	M36	275	图a
		VBB-60376-W		60000	975	3.7	9.02	350	430	100	220	363	770	30	190	430	38	M36	310	图a
		VBB-80556-W		80000	970	5.5	12.1	440	530	125	125	445	840	35	215	470	44	M42	390	图b
		VBB-100756-W		100000	980	7.5	16.47	440	530	125	160	525	1000	35	215	470	44	M42	500	图b
类别	相极	型号	最大激振力/N	转速 /r· min^-1	额定功率 /kW	额定电流 /A	安装尺寸/mm											安装螺栓尺寸	重量 /kg	外形图
类别	相极	型号	最大激振力/N	转速 /r· min^-1	额定功率 /kW	额定电流 /A	A	B	K	J	AB	BB	L	G	H	HD	d	安装螺栓尺寸	重量 /kg	外形图
VB系列	3 相 2 极	VB-322-W	3000	2600	0.20	0.55	160	90	—	50	190	130	325	14	70	180	14	M12	20	图c
		VB-552-W	5000	2875	0.50	1.39	170	120	—	55	220	170	370	16	85	202	18	M16	31	图c
		VB-10102-W	10000	2880	1.0	2.35	200	140	75	60	250	220	445	18	105	240	22	M20	54	图c
		VB-20202-W	20000	2850	2.0	4.52	260	200	—	70	320	290	520	22	140	300	26	M24	105	图c
		VB-40302-W	40000	2870	3.0	6.20	350	220	—	100	430	320	560	33	185	355	39	M36	150	图c
	3 相 4 极	VB-314-W	2500	1400	0.12	0.57	160	100	55	40	190	150	295	12	92	212	14	M12	28	图c
		VB-534-W	5000	1400	0.25	1.02	180	110	—	65	220	140	310	15	112	253	14	M12	48	图c
		VB-634-W	6000	1450	0.30	0.93	200	110	—	60	250	160	340	16	112	240	18	M16	43	图c
		VB-1054-W	10000	1420	0.50	1.51	220	110	—	60	270	160	380	18	123	264	22	M20	58	图c
		VB-1264-W	12000	1440	0.60	1.82	220	145	65	60	270	195	415	18	123	258	22	M20	59	图c
	3 相 4 极	VB-16144-W	16000	1440	1.40	3.41	290	280	60	78	340	340	500	52	145	295	27	M24	90	图c
		VB-20114-W	20000	1430	1.10	2.75	220	160	75	60	270	220	495	22	140	282	26	M24	80	图c
		VB-21164-W	21000	1440	1.60	3.82	290	280	60	78	340	340	500	52	145	295	27	M24	100	图c
		VB-32154-W	31500	1450	1.50	3.76	260	180	80	70	320	240	545	25	160	320	26	M24	116	图c
		VB-50234-W	50000	1450	2.25	5.55	350	220	—	100	430	370	650	33	192	390	39	M36	195	图c
		VB-75304-W	75000	1460	3.0	7.36	380	125	—	105	460	330	615	35	210	412	39	M36	250	图d
		VB-84554-W	84000	1455	5.5	11.5	380	125	—	140	460	390	720	35	210	415	39	M36	320	图d
		VB-100754-W	100000	1460	7.50	15.92	440	140	—	125	530	450	795	36	240	470	45	M42	440	图d
	3 相 6 极	VB-326-W	3000	950	0.20	0.82	160	100	55	40	190	150	330	12	92	210	14	M12	30	图c
		VB-546-W	5000	955	0.38	1.21	200	110	—	60	250	160	360	16	123	251	22	M20	50	图c
		VB-1076-W	10000	960	0.70	2.14	220	160	75	60	270	220	475	22	140	282	26	M24	77	图c
		VB-20156-W	20000	965	1.52	3.99	260	180	80	70	320	240	565	25	160	320	26	M24	127	图c
		VB-32246-W	31500	965	2.40	5.99	350	220	—	100	430	370	650	33	192	390	39	M36	192	图c
		VB-50326-W	50000	970	3.20	7.83	350	250	—	100	430	400	760	33	192	390	39	M36	235	图c
		VB-75556-W	75000	970	5.50	12.60	380	125	—	105	480	385	755	35	240	467	39	M36	370	图d
		VB-100756-W	100000	980	7.50	17.12	440	140	—	125	530	450	865	36	240	470	45	M42	520	图d
		VB-135906-W	135000	980	9.0	19.2	480	140	—	125	570	510	985	38	265	520	45	M42	630	图e
		VB-1601106-W	160000	980	11.0	23.5	480	140	—	125	570	510	998	38	265	520	45	M42	700	图e
		VB-1801306-W	180000	986	13.0	27.8	520	140	—	125	610	510	970	38	290	570	45	M42	845	图e
	3 相 8 极	VB-50308-W	50000	725	3.0	8.05	380	125	—	105	460	330	780	35	210	412	39	M36	330	图b
		VB-75558-W	75000	735	5.5	15.14	440	140	—	125	530	450	985	36	240	470	45	M42	595	图b
		VB-100758-W	100000	734	7.5	17.8	480	140	—	125	570	510	985	38	265	520	45	M42	650	图e
		VB-135908-W	135000	734	9.0	21.2	480	140	—	125	570	510	998	38	265	520	45	M42	750	图e
		VB-1601108-W	160000	739	11.0	25.8	520	140	—	125	610	510	1070	38	290	570	45	M42	800	图e
		VB-2001508-W	200000	743	15.0	34.9	520	140	—	125	610	510	1115	38	305	610	45	M42	950	图e
类别	相极	型号		最大激振力/N	转速 /r· min^-1	额定功率 /kW	额定电流 /A	安装尺寸/mm										安装螺栓尺寸	重量 /kg	外形图
类别	相极	型号		最大激振力/N	转速 /r· min^-1	额定功率 /kW	额定电流 /A	A	B	K	J	AB	BB	L	H	HD	d	安装螺栓尺寸	重量 /kg	外形图
VLB系列	3 相 4 极	VLB-20114-W		20000	1420	1.1	2.88			100	80	282	1030	1087		320	26	M24	175	图f
		VLB-25134-W		25000	1400	1.3	3.39							1087					185
		VLB-30154-W		30000	1435	1.5	4.23							1115					195
		VLB-35224-W		35000	1410	2.2	5.44							1115					205
注：生产厂家为湖北省钟祥市新宇机电制造有限公司(原钟祥电机厂)。
