弹性连杆式振动机动力参数设计示例

如表主振系统的动力平衡中图1所示的平衡式弹性连杆式振动输送机，经过初步设计之后，确定上槽体质量m₁＝1838kg，下槽体质量m₂＝2150kg，两槽体中的平均物料量均为m_m＝1600kg，底架质量m₃＝6130kg，该输送机振动方向角δ＝30°，水平布置，转速n＝600r/min(ω＝62.8rad/s)，振动槽体的振幅A₁＝-A₂＝7mm。试设计其动力学参数

(1)隔振弹簧刚度(按表主振系统的动力参数)

选取隔振频率比Z₀＝3，则

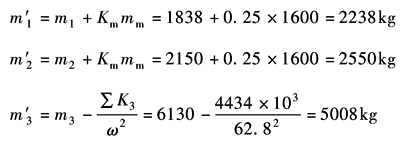

(2)诱导质量

由于，从表物料的等效参振质量和等效阻尼系数中表1可推得K_m＝

0.25，所以

空载诱导质量(表主振系统的动力平衡中表)：

有载诱导质量(表主振系统的动力平衡中表)：

(3)主振弹簧刚度(表主振系统的动力参数)

(4)连杆弹簧刚度(表主振系统的动力参数)

取Z＝0.85，则

(5)相对振幅和相位差角

根据表主振系统的动力平衡中表平衡式振动输送机振幅关系可求得：

当阻尼比取ζ＝0.07时，相位差角(表主振系统的动力参数)

(6)曲柄半径(表激振器动力参数设计)

(7)名义激振力(表激振器动力参数设计)

(8)所需功率(表激振器动力参数设计)

最大启动力矩：

按启动力矩计算电机功率：取η＝0.95，K_c＝1.3

正常工作时的电机功率：

选用Y160M-6型电动机，功率为7.5kW，转速n＝970r/min

(9)传给基础的动载荷

底架m₃的振幅按下式近似计算：

当隔振弹簧按照∑K₃＝4434kN/m设计时，隔振弹簧沿y方向和x方向的刚度分别为∑K_y＝4434kN/m，∑K_x＝2306kN/m

沿y方向传给基础的动载荷：

沿x方向传给基础的动载荷：
