主振系统的动力参数

弹性连杆式激振器如图1所示。当曲柄回转时，通过连杆和连杆弹簧能够带动工作机体实现直线往复运动。弹性连杆式振动机为近共振类振动机，如果振动机为单质体，势必会使传给基础的动载荷很大。如将激振器装在如图2a所示的两个振动质体之间，驱动两质体作相对直线运动，经过隔振，传给基础的动载荷明显减小。主振系统的力学模型如图2b所示。其相对运动微分方程为：

式中　m——诱导质量，

K₁，K₂——分别为作用于m₁、m₂的隔振弹簧总刚度，N/m，图2a所示系统中K₁＝0，K₂＝(K_11y+K_12y)×sin²α+(K_11x+K_12x)cos²α

设计参数见表主振系数的动力参数

图3是弹性连杆式垂直振动输送机，在弹性连杆激振力的作用下，槽体沿一定的倾斜方向作扭转振动。扭转振动的方向与导向杆相垂直。由于槽体的振动，物料将沿螺旋槽体向上运动

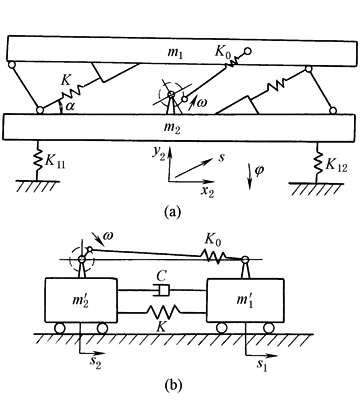

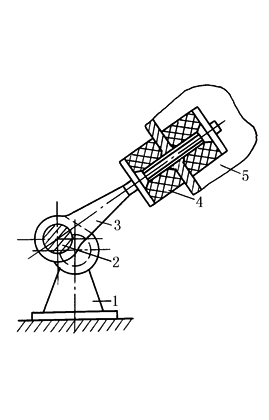

图1　弹性连杆式激振器　　　　　　　　　　　　图2　弹性连杆式振动机及主振系统的力学模型

1—基座；2—曲柄；3—连杆；

4—弹簧；5—工作机体

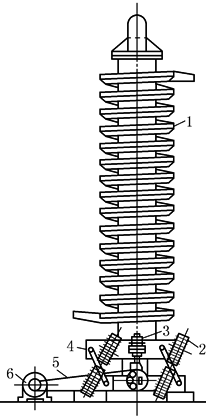

图3　弹性连杆式垂直振动输送机

1—螺旋槽体；2—主振弹簧；3—弹性连杆式激振器；4—导向杆；5—传动带；6—电动机
