减振吸振器的设计步骤

(1)质量比

根据已知的激振角频率ω、主系统的固有角频率ω_n，以及期望的两个新共振点ω_n1和ω_n2之间的频带宽，按照表减振吸振器的最佳参数中系统频率特性公式或曲线图，求得相应的μ值，为避免减振吸振器其他参数超出允许限值，设计选取的μ值通常都大于计算值

(2)弹簧刚度

吸振器的弹簧刚度

式中　S——调谐频率比，可按表减振吸振器的最佳参数中的公式计算，一般情况下多采用最佳调谐减振吸振器，S＝1/(1+μ)

(3)阻尼系数

不同形式的减振吸振器的阻尼比ζ可按表减振吸振器的最佳参数公式算出，或从图a中查出。因阻尼比ζ＝C/C_c，临界阻尼系数

，m₂＝μm₁，所以，吸振器的黏性阻尼系数

对于兰契司特库仑阻尼减振吸振器的等效黏性阻尼比ζ_e可参照兰契司特黏性阻尼减振吸振器的公式或曲线图确定

(4)主要考核指标的校核

不同形式减振吸振器的主要考核指标T可按表减振吸振器的最佳参数公式算出，或从图b中查出。于是主质量的振动幅值

B₁＝TF₀/K₁＜[B₁]

式中　[B₁]——主质量m₁的允许振动幅值，m

(5)辅助考核指标的校核

不同形式减振吸振器的辅助考核指标Δ可按表减振吸振器的最佳参数公式算出，或从图c中查出。于是主质量m₁和吸振器质量m₂间的最大相对位移

δ_max＝ΔF₀/K₁＜[δ]

式中　[δ]——主质量m₁和吸振器质量m₂间的允许相对位移，m

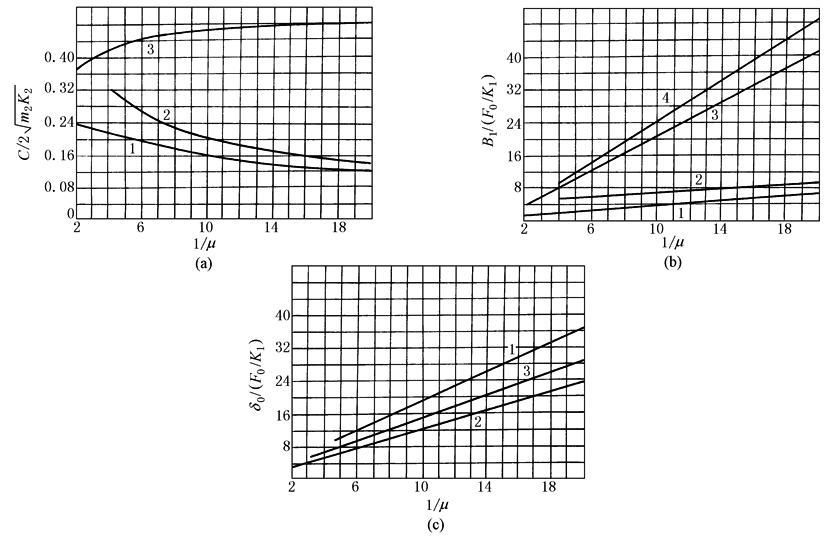

几种减振吸振器的设计参数图线

1—最佳调谐黏性阻尼减振吸振器；2—单频率调谐黏性阻尼减振吸振器；

3—兰契司特黏性阻尼减振吸振器；4—兰契司特库仑阻尼减振吸振器

(6)吸振器质量m₂

如果上述各设计参数均在允许范围内，则表明最初确定的质量比μ是合适的。如果上述设计参数有一个参数不合适，就要根据该参数超限量重新确定质量比μ值，重新计算上述各参数，按上述(1)~(6)的程序反复进行，直至各参数均达到最佳为止。按最后确定的最佳质量比μ_OP确定的弹簧刚度K_OP和阻尼系数C_OP，是减振吸振器的最佳参数。吸振器的质量

m₂＝μ_OPm₁

(7)吸振器弹簧设计

根据最佳刚度系数K_OP确定一只弹簧的刚度K_OP，再根据最大相对位移δ_max确定弹簧的各变形量

(8)阻尼器的设计

根据最佳阻尼系数C_OP(等效线性阻尼系数)确定一只阻尼器的最佳阻尼系数C'_OP，再根据最大相对位移δ_max确定阻尼器的工作行程，参照表设计示例进行阻尼器设计
