设计示例

某安装在厂房三楼的机械设备m₁＝7830kg，系统的固有角频率ω_n＝93.2rad/s，激振力频率ω＝93.2rad/s，激振

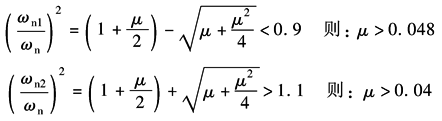

力幅值F₀＝5200N。设计一动力吸振器，要求新共振频率比

(1)确定吸振器的质量

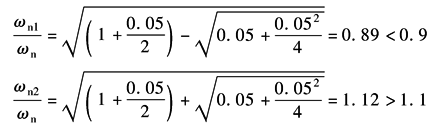

选取质量比μ＝0.05，则

所以，吸振器质量

采用下图形式的动力吸振器，将质量均匀分成6块，每块质量

选取每块质量m'₂＝65kg，总质量m₂＝390kg

卧式动力吸振器

1—质量；2—板弹簧；3—底座

(2)吸振器弹簧参数确定

吸振器弹簧刚度

吸振弹簧采用6只矩形截面的悬臂梁形式的板弹簧，一只弹簧的刚度

吸振器弹簧的最大相对变形量

为安全起见，选取δ_max＝0.002m。于是吸振器弹簧可根据K'₂和δ_max进行设计
