干摩擦阻尼减振器例

下图为非线性干摩擦阻尼减振器(专利)，该阻尼减振器结构概述如下：摩擦顶盖5内开有摩擦棒孔10，外壳2的上部壳壁上开有摩擦棒通孔11，摩擦顶盖5的下端设置在减振弹簧3的上端，顶紧弹簧8设置在摩擦棒孔10的里端，摩擦棒6的杆端设在摩擦棒孔10内顶紧弹簧8的外端，摩擦棒6的摩擦端设在外壳2上的摩擦棒通孔11内，外壳2上摩擦棒通孔11的外壁上由螺杆9固定有摩擦板7，摩擦棒6摩擦端的外端面与摩擦板7的内壁之间摩擦接触。减振原理是将振动能量转化为摩擦功，据称比常规阻尼减振器增大吸振能量三倍以上。摩擦棒及摩擦板可方便更换，大大提高了应用效果。据称寿命比常规橡胶阻尼减振器长三倍，比金属网阻尼减振器长二倍

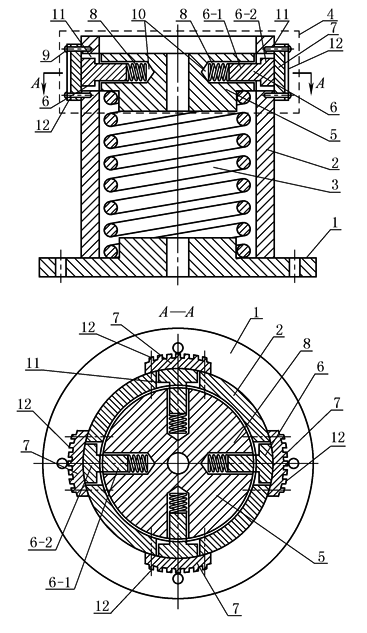

非线性干摩擦阻尼减振器

1—底座；2—外壳；3—减振弹簧；4—干摩擦阻尼器；5—摩擦顶盖；6—摩擦棒；7—摩擦板；

8—顶紧弹簧；9—螺杆；10—摩擦棒孔；11—摩擦棒通孔；12—散热翅片
