真空吸盘在板料分列输送装置上应用

应用

原理

板料的分列输送装置

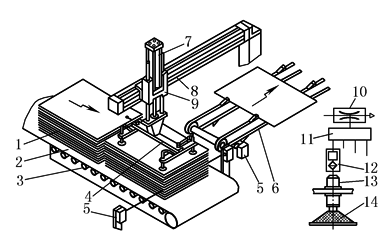

1—叠板；2—传送带；3—支撑滚；4—吸盘臂；5—传感器；6—分列传送带；7—气缸；8—无杆气缸；9—导向机构；10—真空发生器；11—分配器；12—真空安全阀；13—高度补偿器；14—真空吸盘

在生产线上，例如家具生产线，需要将硬纸板、塑料板、三夹板和硬纤维板从堆垛中提起，放到传送带上。只要板料表面没有太多的孔，就可以通过真空吸盘进行有效地操作。在这个例子中，连续输送机把堆着的板料输送到分列传送带上，通过传感器进行定位控制。真空吸盘的数量和尺寸取决于工件的重量。吸盘通过安装的弹簧以弥补高度误差(最大约5mm)

适用

组件

①标准气缸与带导向装置或小型滑块；②真空发生器；③单气控阀或阀岛；④分气块；⑤带导轨的无杆气缸；⑥高度补偿器；⑦接近开关；⑧光电传感器；⑨装配附件；⑩吸盘；传感器；真空安全阀
