普通气缸配置滑轮的平衡吊应用

应用

原理

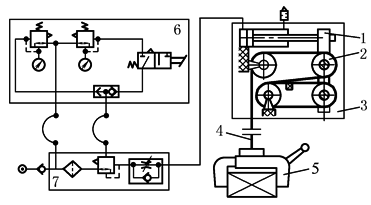

平衡吊

1—滚轴臂；2—滚子；3—提升单元；

4—钢索、链条、带或金属带；

5—机械夹具或气动手爪；

6—气动控制回路；7—气源处理单元

平衡吊是手工操作的提升设备，可克服工件的重力而悬挂移动，这避免了剧烈体力劳动，由于平衡吊的动作不是预先编好程序的，这就需要由气动产生的平衡力，通常由气缸产生。气缸活塞杆伸出前端与滚轴臂固定，气缸活塞杆伸出运动，则钢索将工件吊起。也可以采用气动肌肉，其重量更轻，提升力更大。图中的气动回路是为单负载设计的，也可以用于多负载的设计。为了使能够适应工件重量的变化(在安全工作范围内)，必须在负载和提升设备之间安装重量检测装置，所检测的重量用于控制气动的平衡力。平衡吊在最近几年使用得非常普遍

适用

组件

①标准气缸；②单气控阀；③接近开关；④单向流量阀；⑤减压阀；⑥单向阀；⑦“或”门；⑧安装附件；⑨管接头
