抽吸率升降可调整的合金焊接机上应用

应用

原理

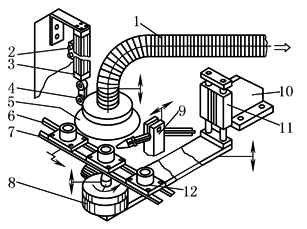

合金焊接台，通过吸臂吸取有害的物质

1—吸管；2—3位5通换向阀；

3—气缸；4—连接铰；

5—护罩；6—传送系统；

7—基本工件；8—旋转单元；

9—焊枪支座；10—机架；

11—直线驱动单元(双活塞滑台)；

12—焊接装配

气体吸臂的任务就是尽可能在最接近释放有害物质(烟气、水蒸气、灰尘或油漆飞溅物)的地方，把有害物质吸除。此例对轴衬进行焊接，当工作台被输送到旋转单元位置时，双活塞滑台把装有旋转单元的工作台面提升，焊枪固定，旋转单元以一定速度旋转360°，同时，抽吸护罩通过气动装置下降靠近有害物产生点，焊接完成后，吸取护罩上升，工件移动至下一工位

抽吸护罩的位置由一个三位五通阀控制，考虑抽吸臂的尺寸和重量，作用在活塞杆上的侧向力是否在允许的范围之内，是否有必要采用辅助直线导轨

适用

组件

①标准气缸；②三位五通电磁换向阀；③双耳环；④安装附件；⑤接近开关；⑥双活塞滑台
