紧凑型气缸/倍力气缸在金属板材弯曲成形上的应用

应用

原理

气动弯曲工具

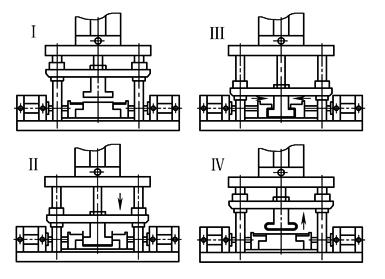

如图所示，Ⅰ~Ⅳ为弯曲工序，带2个或4个导向柱的模架和直线导向件都是标准件

在无需复杂的冲压机或液压冲压机的情况下，应用气缸在几个方向动作及标准的商业化模架，小的弯曲工作也能生产出来，而且也有很好的性能。左图显示了一个弯曲加工的工序。只有在垂直动作已经完成的情况下，横向弯曲爪才能动作，因此顺序控制器需要由接近开关来保证位置检测，完成加工的工件必须从弯曲加工滑枕中取走。在全自动操作的情况下，新的加工工件的放入与已完成工件的取走是同步的。如果单气缸的力不够，可使用倍力气缸

适用

组件

①紧凑型气缸或倍力气缸；②自对中连接件(用于气缸活塞杆连接)；③标准气缸；④接近开关；⑤单气控阀；⑥安装附件
