ZDY电液转角器

ZDY电液转角器
电液转角器是一种液压旋转摆动部件，通过油泵、液压集成阀可使液压缸完成0°~90°、0°~120°范围的旋转摆动运动，与任何蝶阀、球阀、风门等配套使用，是取代电动头的更新换代产品 (1) 型号与技术参数
表1　　　　　　　　　　　　　　　　　　　　　　　　　型号与技术参数
规格型号	额定力矩/N·m	回转角度	启闭时间/s	控制信号	电机功率/kW
ZDY□5□	50	90°+2° 120°+2°	3	行程开关角度显示仪或4-20mA 微机控制	0.18
ZDY□15□	150		4		0.37
ZDY□45□	450		8		0.37
ZDY□85□	850		8		0.55
ZDY□150□	1500		12		0.55
ZDY□200□	2000		20		0.75
ZDY□300□	3000		15		0.75
ZDY□400□	4000		20		1.5
ZDY□500□	5000		25		2.2
ZDY□600□	6000		32		2.2
ZDY□800□	8000		30		2.2
ZDY□1000□	10000		47		2.2
ZDT□1500□	15000		70		3
ZDY□2000□	20000		55		3
ZDY□2500□	25000		78		3
ZDY□3000□	30000		78		4

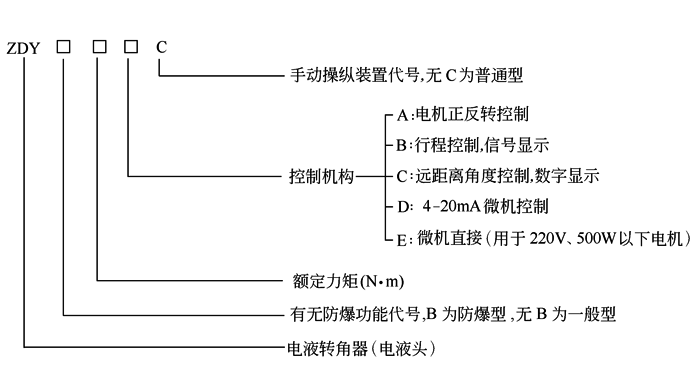

注：1．表中启闭时间为回转角度90°时的数值，如有表中未列出的特殊要求，可按需设计制造。 2．型号后数字表示额定力矩的1/10(如ZDY5表示额定力矩50N·m)。 3．用户按型号表示方法填写要求，电机为Y或YB系列，电压380V，功率范围0.18~4kW。用户有不明确或特殊要求的，请与生产单位联系。型号表示方法：
