叶片式摆动气缸(180°)对片状工件的正反面翻转工艺的应用

应用

原理

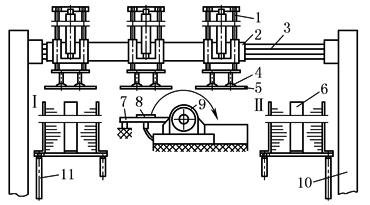

1—导向机构(含标准气缸)；2—无杆气缸上的滑块；3—无杆气缸；4—吸盘；5—工件；6—堆料架；7—翻转台；8—椭圆吸盘；9—摆动气缸；10—机架；11—料架支撑

有时由于工艺或包装的需要，需将片状工件的上下面交换。在这个例子中，是通过一个逐步传输的操作实现的。第一步，将工件从料架Ⅰ中取出，并放置在翻转台7上。第二步，放置在翻转台7上的工件通过叶片式摆动气缸被翻转，放到工作台面上，工件完成正反面交换。第三步，将工件放入料架Ⅱ中。在工件翻转过程中，为了防止工件从翻转叶片上掉下来，可通过真空吸住。所有必要的运动都可通过使用标准气动组件来得到。此设备对工件的处理过程可防止对工件的破坏。垂直升降气缸的行程应能保证工件到达料架的底部

适用

组件

①无杆气缸；②标准气缸和导向装置或导杆止动气缸；③真空安全阀或真空发生器；④单气控阀或阀岛；⑤接近开关；⑥摆动气缸，⑦吸盘或椭圆吸盘；⑧安装附件；⑨管接头
