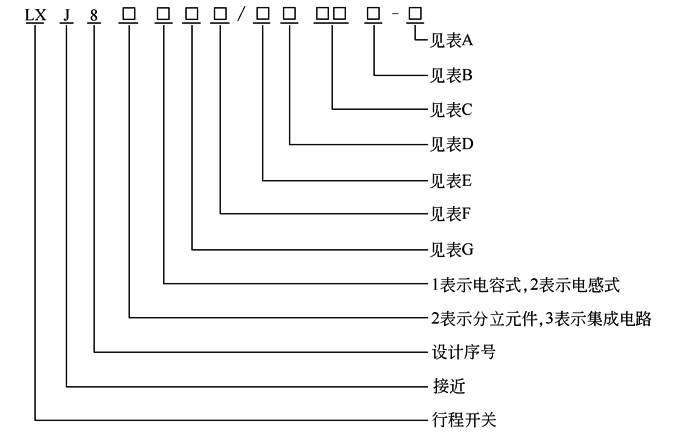

型号含义
|
|
|
|
|
表A 开关输出接线方式代号
|
|
代号
|
开关输出接线方式
|
|
P
|
PNP
|
|
N
|
NPN
|
|
表B 开关输出型式代号
|
|
代号
|
开关输出型式
|
|
1
|
1常开
|
|
2
|
1常闭
|
|
3
|
1常开和1常闭
|
|
6
|
1常开或1常闭
|
|
|
表C 输入电压和输出电流代号
|
|
代号
|
输入电压
|
输出电流
|
|
H3
|
直流24V
|
200mA二线
|
|
J3
|
直流24V
|
200mA三(四)线
|
|
J8
|
直流24V
|
300mA三线
|
|
R0
|
交流220V
|
300mA二线
|
|
R8
|
交流220V
|
500mA二线
|
|
|
|
表D 感应面方向代号
|
|
代号
|
感应面方向
|
|
A
|
前面(可埋入安装在金属内)
|
|
B
|
上面(可埋入安装在金属内)
|
|
K
|
感应头可转换5种方向
|
|
F
|
槽形
|
|
N
|
前面(不可埋入安装在金属内)
|
|
|
表E 连接线引出方向或引出方式代号
|
|
代号
|
连接线引出方向或引出方式
|
|
0
|
连接线在后面引出
|
|
1
|
接线端子
|
|
2
|
拔插式
|
|
3
|
连接线在侧面引出
|
|
|
|
表F 感应面形状及其尺寸代号
|
|
代号
|
感应面形状及其尺寸
|
|
0
|
槽形槽宽及深2.6×1.5
|
|
1
|
M8
|
|
2
|
M12，M14
|
|
4
|
M18
|
|
5
|
正方形40×40，M30
|
|
6
|
矩形60×40
|
|
|
表G 外形代号
|
|
代号
|
外形
|
|
0
|
扁平形
|
|
2
|
槽形
|
|
3
|
带螺纹圆柱形
|
|
6
|
矩形(矩形截面)
|
|
7
|
矩形(正方形截面)
|
|
