主要技术参数 |
|||
|
WL□-□型双回路限位开关主要技术性能见表1和表2 |
|||
|
表1 技术性能(一) |
|||
|
型 式 |
使用类别及额定值 |
热 电 流 |
显 示 灯 |
|
WL□-□型 |
AC-15 2A/250V DC-12 2A/48V |
10A |
— |
|
WL01□-□型 |
AC-14 0.1A/125V DC-12 0.1A/48V |
0.5A |
— |
|
WL□-□LE型 |
AC-15 2A/250V |
10A |
氖灯 |
|
WL01□-□LE型 |
AC-14 0.1A/125V |
0.5A |
氖灯 |
|
WL□-□LD型 |
AC-15 2A/115V DC-12 2A/48V |
10A |
LED |
|
WL01□-□LD型 |
AC-14 0.1A/115V DC-12 0.1A/48V |
0.5A |
LED |
|
注：1．例AC-152A/250V意义为，AC-15表示使用类别，2A为额定动作电流，250V为额定动作电压。 2．例0.1A125VAC、0.1A30VDC表示微小负载型。 |
|||
|
表2 技术性能(二) |
|||
|
保护构造 |
IP67 |

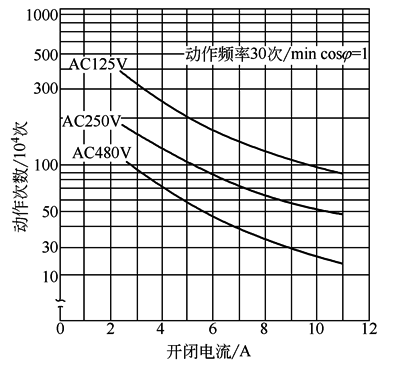

特性曲线 电气寿命曲线(cosφ＝1) (环境温度5~30℃，环境湿度40%~70%RH)
|
|
|
|
|
||
|
寿命① |
机械性 |
1500万次以上② |
|
|
电气性 |
75万次以上③(AC125V10A阻抗负载) |
||
|
容许操作速度 |
1mm/s~1m/s(WLCA2型) |
||
|
容许动作频率 |
机械性 |
120次/min |
|
|
电气性 |
30次/min |
||
|
额定周波数 |
50/60Hz |
||
|
绝缘阻抗 |
100MΩ以上(DC500V) |
||
|
接触阻抗 |
25mΩ以下(初期值) |
||
|
耐电压 |
同极端子间 |
AC1000V(600V)50/60Hz1min |
|
|
充电金属部与接地间 |
AC2200V(1500V)50/60Hz1min/Uimp2.5kV |
||
|
各端子与非充电金属间 |
AC2200V(1500V)50/60Hz1min/Uimp2.5kV |
||
|
额定绝缘电压(Ui) |
250V(EN60947-5-1) |
||
|
开闭时逆向电压 |
1000Vmax(EN60947-5-1) |
||
|
污染度(使用环境) |
3(EN60947-5-1) |
||
|
短路保护装置 |
10A保险丝gG型或gI型(IEC269) |
||
|
附条件短路电流 |
100A(EN60947-5-1) |
||
|
额定密闭热电流 |
10~0.5A(EN60947-5-1) |
||
|
触电保护等级 |
classⅠ |
||
|
振动 |
误动作 |
10~55Hz复振幅1.5mm④ |
|
|
冲击 |
耐久 |
1000m/s2以上(约100G以上) |
|
|
误动作 |
300m/s2以上(约30G以上)④ |
||
|
使用环境温度 |
-10~80℃(但不能结冰)⑤ |
||
|
使用环境湿度 |
95%RH以下 |
||
|
质量 |
约275g(WLCA2型情况下) |
||
|
① 寿命值系指环境温度5~35℃，环境湿度40%~70%RH时。 ② 大角度型之一般型、高感度型、软杆型在1000万次以上。 ③ 高感度型室外规格在50万次以上，但微小负载型全部在100万次以上。 ④ 软杆型除外。 ⑤ 耐寒型在-40~40℃(但不结冰)。 |
|||
