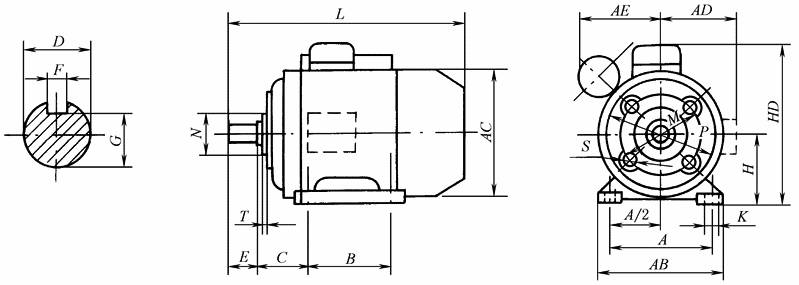

YS、YU、YC、YY系列IMB35型电动机安装尺寸及外形尺寸(摘自JB/T 1009~1012—1991) |
||||||||||||||||||||||
|
mm |
||||||||||||||||||||||
|
机座号 |
凸缘号 |
安装尺寸 |
外形尺寸 |
|||||||||||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
R |
S |
T |
AB |
AC |
AD |
AE |
HD |
L |
||
|
90S |
FF165 |
140 |
100 |
56 |
24 |
50 |
8 |
20 |
90 |
10 |
165 |
130 |
200 |
0 |
12 |
3.5 |
180 |
185 |
160 |
120 |
220 (240) |
335(370) |
|
90L |
125 |
360(400) |
||||||||||||||||||||
|
100L |
FF215 |
160 |
140 |
63 |
28 |
60 |
24 |
100 |
12 |
215 |
180 |
250 |
15 |
4.0 |
205 |
220 |
180 |
130 |
260 |
430 |
||
|
112M |
190 |
70 |
112 |
245 |
250 |
190 |
140 |
300 |
455 |
|||||||||||||
|
132S |
FF265 |
216 |
89 |
38 |
80 |
10 |
33 |
132 |
265 |
230 |
300 |
280 |
290 |
210 |
155 |
350 |
525 |
|||||
|
132M |
178 |
565 |
||||||||||||||||||||
|
注：1．YS、YU、YY系列仅有机座号90。 2．括号中L和AE(电容器外侧尺寸)为YC系列的值。 3．图中虚线表示侧面出线盒。 4．R为凸缘配合面至轴伸肩的距离。 |
||||||||||||||||||||||
