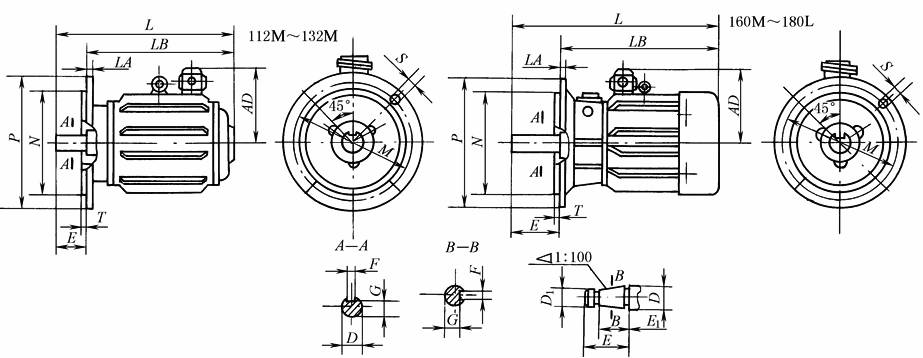

卧式安装、机座不带底脚、端盖有凸缘的安装尺寸及外形尺寸(安装型式 IM3001、3003) |
|||||||||||||||||||||
|
mm |
|||||||||||||||||||||
|
机座号 |
安 装 尺 寸 |
外形尺寸(不大于) |
|||||||||||||||||||
|
凸缘号 |
D |
D1 |
E |
E1 |
F |
G |
M |
N (j6) |
P |
R |
S |
T |
孔数 /个 |
AD |
LA |
L |
LB |
D2 |
|||
|
YZ |
YZR |
YZ |
YZR |
||||||||||||||||||
|
112M |
FF215 |
32k6 |
|
80 |
|
10 |
27 |
215 |
180 |
250 |
0±2 |
15 |
4 |
4 |
220 |
14 |
430 |
595 |
350 |
515 |
M30×2 |
|
132M |
FF265 |
38k6 |
33 |
265 |
230 |
300 |
230 |
495 |
640 |
415 |
565 |
||||||||||
|
160M |
FF300 |
48k6 |
110 |
14 |
42.5 |
300 |
250 |
350 |
0±3 |
19 |
5 |
260 |
18 |
700 |
828 |
590 |
718 |
M36×2 |
|||
|
160L |
743 |
872 |
633 |
762 |
|||||||||||||||||
|
180L |
55 |
M36×3 |
82 |
19.9 |
280 |
735 |
915 |
625 |
805 |
||||||||||||
|
注：R为凸缘配合面至轴伸肩的距离，D2为定、转子接线口尺寸。 |
|||||||||||||||||||||
