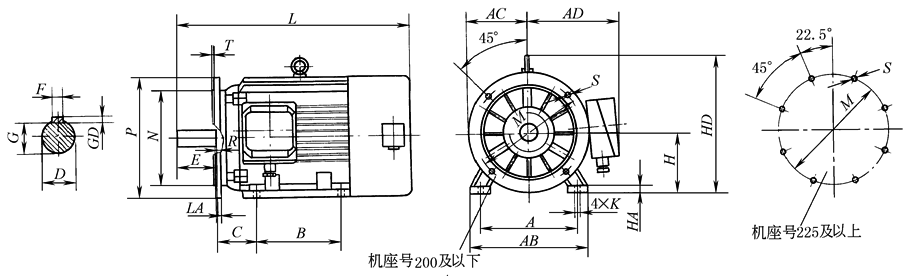

机座带底脚、端盖带凸缘(IMB35、IMV15、IMV36)外形及安装尺寸　　　　　　　　　　　　　　　mm

机座号

安装尺寸

外形尺寸

H

A

B

C

D

E

F×GD

G

K

T

M

N

P

R

S

AB

AC

AD

HD

HA

LA

L

90S

90

140

100

56

24

50

8×7

20

10

3.5

165

130

200

0

4×f 12

180

88

155

190

13

12

400

90L

90

140

125

56

24

50

8×7

20

10

3.5

165

130

200

0

4×f 12

180

88

155

190

13

12

430

100L

100

160

140

63

28

60

8×7

24

12

4

215

180

250

0

4×f 15

205

103

180

245

15

14

465

112M

112

190

140

70

28

60

8×7

24

12

4

215

180

250

0

4×f 15

245

115

190

265

17

14

490

132S

132

216

140

89

38

80

10×8

33

12

4

265

230

300

0

4×f 15

280

135

210

315

18

14

525

132M

132

216

178

89

38

80

10×8

33

12

4

265

230

300

0

4×f 15

280

135

210

315

18

14

575

160M

160

254

210

108

42

110

12×8

37

15

5

300

250

350

0

4×f 19

330

163

255

385

22

16

645

160L

160

254

254

108

42

110

12×8

37

15

5

300

250

350

0

4×f 19

330

163

255

385

22

16

690

180M

180

279

241

121

48

110

14×9

42.5

15

5

300

250

350

0

4×f 19

355

180

285

430

22

1 8

810

180L

180

279

279

121

48

110

14×9

42.5

15

5

300

250

350

0

4×f 19

355

180

285

430

22

1 8

850

200L

200

318

305

133

55

110

16×10

49

19

5

350

300

400

0

4×f 19

395

200

310

475

27

18

890

225S

225

356

286

149

60

140

18×11

53

19

5

400

350

450

0

8×f 19

435

225

345

530

27

20

930

225M

225

356

311

149

60

140

18×11

53

19

5

400

350

450

0

8×f 19

435

225

345

530

27

20

970

250M

250

406

349

168

65

140

18×11

58

24

5

500

450

550

0

8×f 19

490

248

385

575

33

22

1050

280S

280

457

368

190

75

140

20×12

67.5

24

5

500

450

550

0

8×f 19

550

280

410

660

35

22

1100

280M

280

457

419

190

75

140

20×12

67.5

24

5

500

450

550

0

8×f 19

550

280

410

660

35

22

1180

315S

315

508

406

216

80

170

22×14

71

28

6

600

550

660

0

8×f 24

635

320

530

770

50

25

1300

315M

315

508

457

216

80

170

22×14

71

28

6

600

550

660

0

8×f 24

635

320

530

770

50

25

1350

315L

315

508

508

216

80

170

22×14

71

28

6

600

550

660

0

8×f 24

635

320

530

770

50

25

1450

355M

355

610

560

254

95

170

25×14

86

28

6

740

680

800

0

8×f 24

730

355

355

1010

60

28

1650

355L

355

610

630

254

95

170

25×14

86

28

6

740

680

800

0

8×f 24

730

355

355

1010

60

28

1750

注：1. L为不带传感器、制动器等附件的尺寸。

2. 355机座号接线盒在机座上方。
