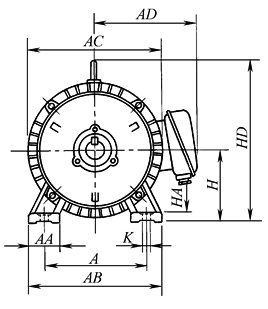

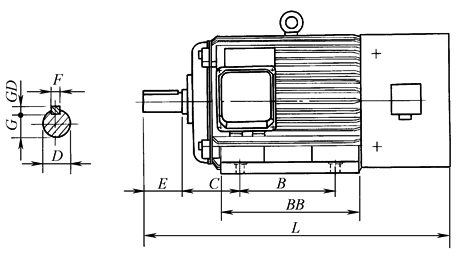

机座带底脚、端盖无凸缘的外形及安装尺寸 mm |
|||||||||||||||||
|
B3(机座号80~355) B6、B7、B8、V5、V6(机座号80~160) |
|||||||||||||||||
|
机座号 |
安装尺寸 |
外形尺寸 |
|||||||||||||||
|
H |
A |
B |
C |
D |
E |
F×GD |
G |
K |
AB |
AC |
AD |
AA |
BB |
HD |
HA |
L |
|
|
90S |
|
140 |
100 |
56 |
|
50 |
8×7 |
20 |
10 |
180 |
175 |
155 |
36 |
130 |
190 |
12 |
400 |
|
90L |
125 |
155 |
430 |
||||||||||||||
|
100L |
|
160 |
140 |
63 |
|
60 |
24 |
12 |
205 |
205 |
180 |
40 |
176 |
245 |
14 |
465 |
|
|
112M |
|
190 |
70 |
245 |
230 |
190 |
50 |
180 |
265 |
15 |
490 |
||||||
|
132S |
|
216 |
89 |
|
80 |
10×8 |
33 |
280 |
270 |
210 |
60 |
200 |
315 |
18 |
525 |
||
|
132M |
178 |
238 |
575 |
||||||||||||||
|
160M |
|
254 |
210 |
108 |
|
110 |
12×8 |
37 |
15 |
330 |
325 |
255 |
70 |
270 |
385 |
20 |
645 |
|
160L |
254 |
314 |
690 |
||||||||||||||
|
180M |
|
279 |
241 |
121 |
|
14×9 |
42.5 |
355 |
360 |
285 |
311 |
430 |
22 |
810 |
|||
|
180L |
279 |
349 |
850 |
||||||||||||||
|
200L |
|
318 |
305 |
133 |
|
16×10 |
49 |
19 |
395 |
400 |
310 |
379 |
475 |
25 |
890 |
||
|
225S |
|
356 |
286 |
149 |
|
140 |
18×11 |
53 |
435 |
450 |
345 |
75 |
368 |
530 |
28 |
930 |
|
|
225M |
311 |
393 |
970 |
||||||||||||||
|
250M |
|
406 |
349 |
168 |
|
58 |
24 |
490 |
495 |
385 |
80 |
455 |
575 |
30 |
1050 |
||
|
280S |
|
457 |
368 |
190 |
|
20×12 |
67.5 |
550 |
555 |
410 |
85 |
530 |
640 |
35 |
1100 |
||
|
280M |
419 |
581 |
1180 |
||||||||||||||
|
315S |
|
508 |
406 |
216 |
|
170 |
22×14 |
71 |
28 |
628 |
645 |
460 |
120 |
610 |
760 |
45 |
1300 |
|
315M |
457 |
660 |
1350 |
||||||||||||||
|
315L |
508 |
750 |
1450 |
||||||||||||||
|
355M |
|
610 |
560 |
254 |
|
25×14 |
86 |
740 |
750 |
680 |
780 |
1030 |
50 |
1650 |
|||
|
355L |
630 |
1750 |
|||||||||||||||
