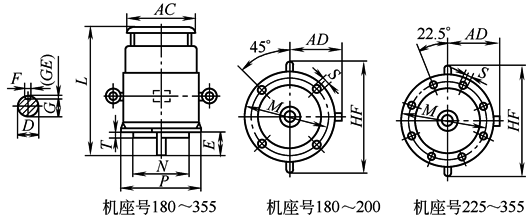

立式安装、机座不带底脚、端盖上有凸缘(带通孔)(V1)电动机的安装尺寸及外形尺寸　　　mm

机座号

凸缘号

极数

安装尺寸及公差

D

E

F

G^①

M

180M

FF300

2、4、6、8

48

+0.018

+0.002

110

±0.430

14

0

-0.043

42.5

0

-0.20

300

180L

200L

FF350

55

+0.030

+0.011

16

49

350

225S

FF400

4、8

60

140

±0.500

18

53

400

225M

2

55

110

±0.430

16

49

4、6、8

60

140

±0.500

18

53

250M

FF500

2

58

500

4、6、8

65

20

0

-0.052

67.5

280S

2

18

0

-0.043

58

4、6、8

75

280M

2

65

20

0

-0.052

67.5

4、6、8

75

18

0

-0.043

58

315S

FF600

2

65

600

22

0

-0.052

71

4、6、8、10

80

170

315M

2

65

140

18

0

-0.043

58

4、6、8、10

80

170

22

0

-0.052

71

315L

2

65

140

18

0

-0.043

58

4、6、8、10

80

170

355M

FF740

2

75

140

22

0

-0.052

71

740

4、6、8、10

95

+0.035

+0.013

170

±0.570

20

67.5

25

86

355L

2

75

+0.030

+0.011

140

±0.500

20

67.5

4、6、8、10

95

+0.035

+0.013

170

±0.570

25

86

机座号

安装尺寸及公差

外形尺寸

N

P^②

R^③

S

T

AC

AD

HF

L

180M

250

+0.016

-0.013

350

0

±3.0

4×f 19

+0.520

0

5

0

-0.120

380

280

500

760

180L

800

200L

300

±0.016

400

420

305

555

840

225S

350

±0.018

450

±4.0

8×f 19

470

335

610

905

225M

910

935

250M

450

±0.020

550

510

370

650

1015

280S

580

410

720

1110

280M

550

±0.022

660

8×f 24

6

0

-0.150

645

530

900

1150

315S

1260

1290

315M

1320

1350

315L

1370

710

655

1010

1400

355M

680

±0.025

800

1580

1610

355L

1580

1610

① G＝D-GE。GE的极限偏差对机座号80及以下为，其余为。

② P为最大极限值。

③ R为凸缘配合面至轴伸肩的距离。

注：Y2、Y3系列安装尺寸相同，但个别外形尺寸各厂家可能有出入。
