V形宽带无级变速器

V形宽带无级变速器

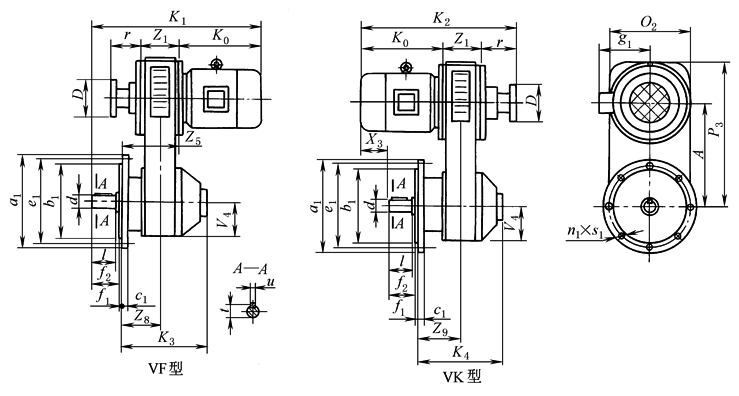

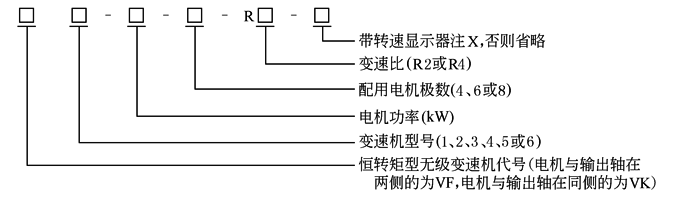

(1) 标记示例 VF5-15-6-R2表示电机与输出轴在变速机两侧，配用15kW、6极电机，变速比为2(传动比i＝1~2)的5型V形宽带变速机 (2)主要生产厂家浙江长城减速机有限公司，浙江温岭市变速器厂 (3)标准变速器外形、安装尺寸及性能参数
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	所配电机型号	电机功率/kW			许用转矩/N·m		安装尺寸
		4极	6极	8极	R2	R4	d (k6)	l	u	t	f₁	f₂	c₁	b₁ (h9)	e₁	a₁	n₁	s₁
1	Y801	0.55	—	—	3.8	1.9	19	40	6	21.5	4	40	12	130	165	190	4	12
	Y802	0.75			5.2	2.6
2	Y90S	1.1	0.75	—	7.5	3.8	24	50	8	27	4	50	12	130	165	200	4	12
	Y90L	1.5	1.1		10.2	5.1
3	Y100L1	2.2	1.5	—	15	7.5	28	60	8	31	4	60	14	180	215	250	4	15
	Y100L2	3	—		20.2	10.1
	Y112M	4	2.2		26.5	13.3
4	Y132S	5.5	3	2.2	36.5	18.2	38	80	10	41	4	80	14	230	265	300	4	15
	Y132M	7.5	4~5.5	3	50	25
5	Y160M	11	7.5	4~5.5	72	36	42	110	12	45	5	110	16	250	300	350	4	19
	Y160L	15	11	7.5	98	49
	Y180M	18.5	—	—	120	60	48		14	51.5			18
	Y180L	22	15	11	143	71
6	Y200L	30	18.5~22	15	195	97	55	110	16	59	5	110	18	300	350	400	4	19
	Y225S	37	—	18.5	239	119	60	140	18	64	5	140	20	350	400	450	8	19
	Y225M	45	30	22	290	145

型号	外形尺寸																	含电机质量/kg
	A	D	g₁	K₁	K₂	K₀	K₃	K₄	O₂	P₃	r	V₄	X₃	Z₁	Z₅	Z₈	Z₉
1	192	100	150	480	458	245	285	230	235	296	109	104	114	104	195	91	91	59
2	231	125	155	541	539	260	341	273	280	356	163	125	95	116	231	115	115	93
				566	564	285							120					97
3	326	160	180	595	601	320	354	300	320	471	141	145	150	140	215	75	110	124
																		127
			190	615	621	340							170					134
4	323	200	210	725	730	395	422	398	380	498	165	175	135	170	250	80	180	185
				765	770	435							175					196
5	434	320	255	910	885	490	482	432	510	674	185	240	210	210	310	100	170	345
				955	930	535							255					370
			285	980	955	560							280					402
				1020	995	600							320					420
6	618	320	310	1179	1154	665	604	543	680	943	205	325	355	284	404	120	200	902
			345	1224	1169	680							340					952
				1249	1194	705							365					972
注：1．4极电机输入转速为1440r/min，输出轴转速：R2时为720~1440r/min，R4时为720~2880r/min。 6极电机输入转速为960r/min，输出轴转速：R2时为480~960r/min，R4时为480~1920r/min。 8极电机输入转速为720r/min，输出轴转速：R2时为360~720r/min，R4时为360~1440r/min。 2．表中K₀值是按Y系列B₅型式电机计入，若配用其他系列电机，K₀值应相应变动。

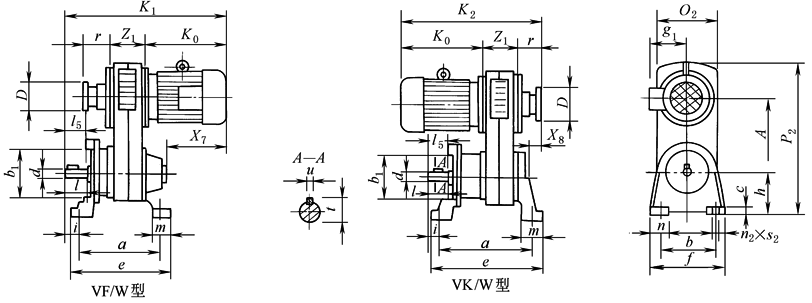

(4) 卧式变速器外形、安装尺寸及性能参数
