机械特性

机械特性是指在一定输入转速下，输出轴的功率P₂或转矩T₂与输出转速n₂间的关系曲线。可按对变速器进行测试或按全变速范围内传动副间最大接触疲劳应力等于许用接触应力的原则绘制。机械无级变速器的机械特性有恒功率(T₂n₂＝c)、恒转矩(T₂＝c)和变功率变转矩三类。下图所示为菱锥式无级变速器的机械特性(曲线1)，当其输出转速范围为400~2400r/min时，则其可供使用的恒功率值如图中的实线3所示，即可供恒功率使用的功率值是随着变速范围的增大而减小的，因而是有条件的。

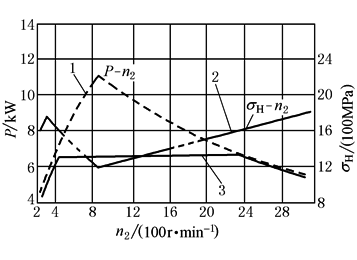

图  菱锥式无级变速器的机械特性

(P₁＝7kW，R_b＝6，n₁＝1450r/min)

1—特性曲线；2—应力曲线；3—供使用的特性曲线
