SEW电动机直连减速器装配型式及主要技术特性

R系列斜齿轮减速电机

(RX为单级，R为两级或三级减速)

功率P_m＝0.09~160kW

传动比i＝1.3~289.74(组合后增大速比最大可达21342)

输出轴转矩M_a＝2.1~18000N·m

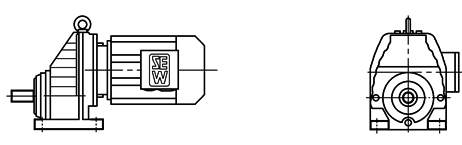

RX..DR/DT/DV

单级底脚安装斜齿轮减速电机

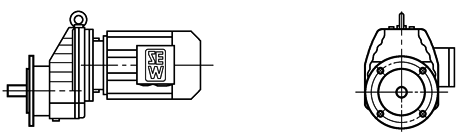

RXF..DR/DT/DV

单级法兰安装斜齿轮减速电机

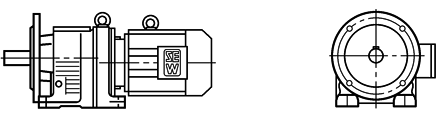

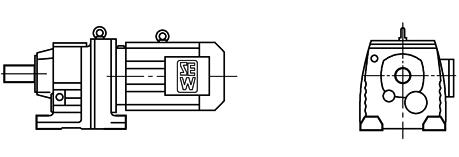

R../DR/DT/DV..

底脚安装斜齿轮减速电机

R..FDR/DT/DV..

底脚法兰安装斜齿轮减速电机

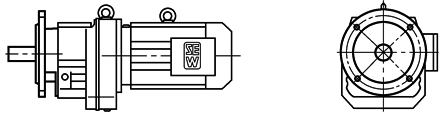

RF..DR/DT/DV..

法兰安装斜齿轮减速电机

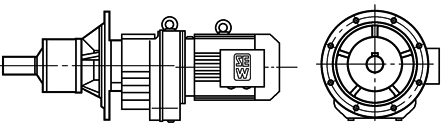

RM..DR/DT/DV..

带有加长轴承箱的法兰安装斜齿轮减速电机

F系列平行轴-斜齿轮减速电机

(为两级或三级减速)

功率P_m＝0.12~200kW

传动比i＝3.77~281.71(组合后增大速比最大可达22323)

输出轴转矩M_a＝2.6~21700N·m

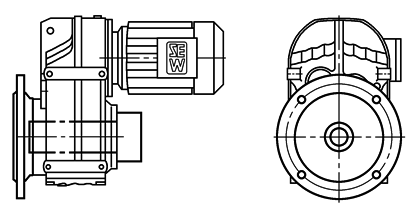

FHF..DR/DT/DV..B5法兰空心轴锁紧

盘安装平行轴-斜齿轮减速电机

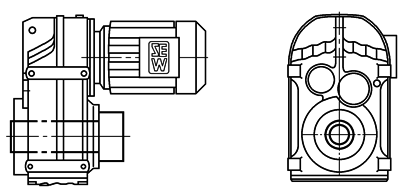

FH..DR/DT/DV..

空心轴锁紧盘安装平行轴-斜齿轮减速电机

FT..DR/DT/DV..

TorgLOC®空心轴安装平行轴-斜齿轮减速电机

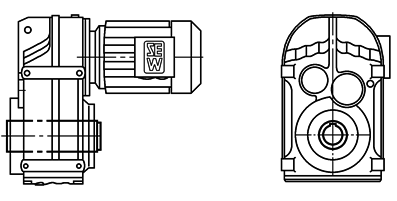

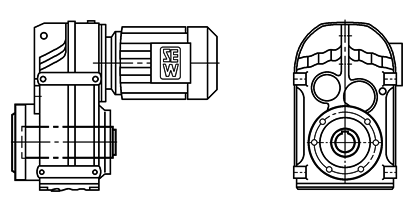

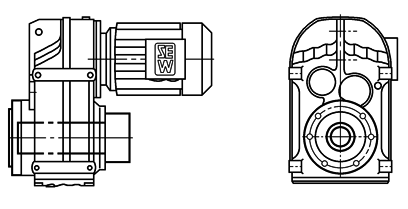

FA..DR/DT/DV..

空心轴安装平行轴-斜齿轮减速电机

FV..DR/DT/DV..

空心轴花键(DIN5480)安装平行轴-斜齿轮减速电机

FHZ..DR/DT/DV..

B14法兰空心轴锁紧盘安装平行轴-斜齿轮减速电机

FAZ..DR/DT/DV..

B14法兰空心轴安装平行轴-斜齿轮减速电机

FVZ..DR/DT/DV..

B14法兰花键空心轴(DIN5480)安装平行轴-斜齿轮减速电机

K系列斜齿轮-圆锥齿轮减速电机

(全为三级减速)

功率P_m＝0.12~200kW

传动比i＝3.98~197.37(组合后增大速比最大可达17550)

输出轴转矩M_a＝10~58500N·m

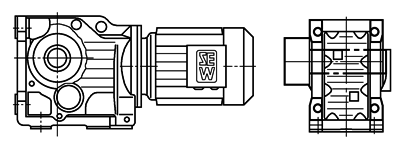

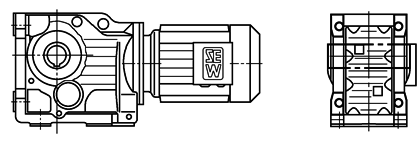

K..DR/DT/DV..

底脚安装斜齿轮-锥齿减速电机

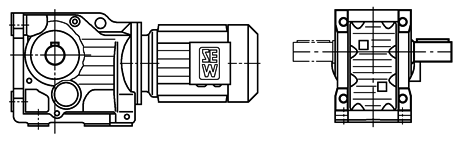

KA..BDR/DT/DV..

空心轴底脚安装斜齿轮减速电机

KV..BDR/DT/DV..

底脚花键空心轴(DIN5480)安装斜齿轮-锥齿减速电机

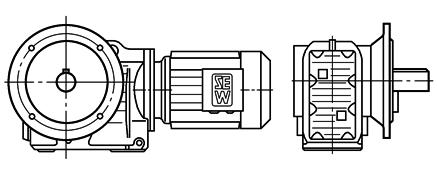

KF..DR/DT/DV..

B5法兰安装斜齿轮-锥齿减速电机

KAF..DR/DT/DV..

B5法兰空心轴安装斜齿轮-锥齿减速电机

KVF..DR/DT/DV..

B5法兰花键空心轴(DIN5480)安装斜齿轮-锥齿减速电机

KH..BDR/DT/DW..

底脚空心轴锁紧盘安装斜齿轮-锥齿减速电机

S系列斜齿轮-蜗轮蜗杆减速电机

(全为两级减速)

功率P_m＝0.12~22kW

传动比i＝6.8~288(组合后增大速比最大可达11267)

输出轴转矩M_a＝10~4820N·m

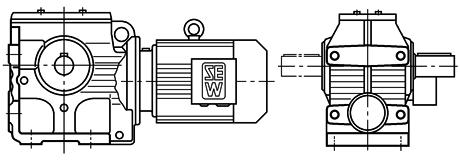

S..DR/DT/DV..

底脚安装斜齿轮-蜗轮蜗杆减速电机

SF..DR/DT/DV..

B5法兰安装斜齿轮-蜗轮蜗杆减速电机

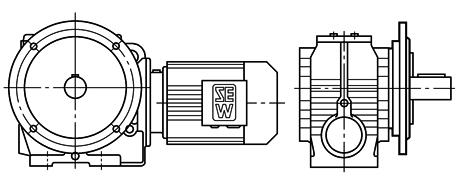

SAF..DR/DT/DV..

B5法兰空心轴安装斜齿轮-蜗轮蜗杆减速电机

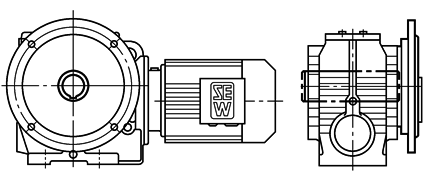

SHF..DR/DT/DV..B5法兰空心轴锁紧盘安装斜齿轮-蜗轮蜗杆减速电机

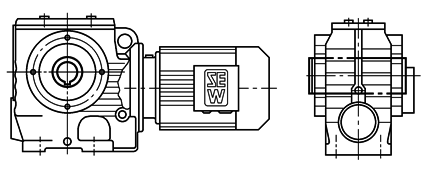

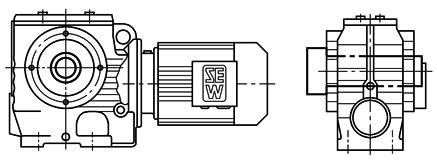

SA..DR/DT/DV..

空心轴斜齿轮-蜗轮蜗杆减速电机

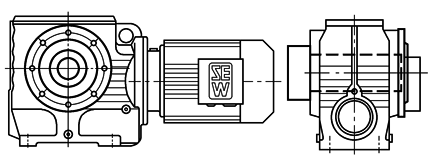

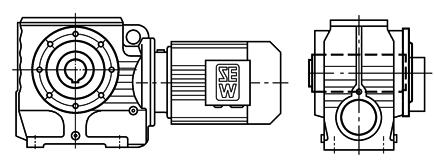

SH..DR/DT/DV..空心轴锁紧盘安装斜齿轮-蜗轮蜗杆减速电机

SAZ..DR/DT/DV..B14法兰空心轴安装斜齿轮-蜗轮蜗杆减速电机

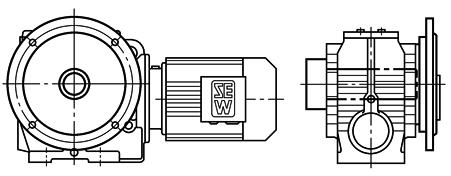

SHZ..DR/DT/DV..B14法兰空心轴锁紧盘安装斜齿轮-蜗轮蜗杆减速电机
