TB2

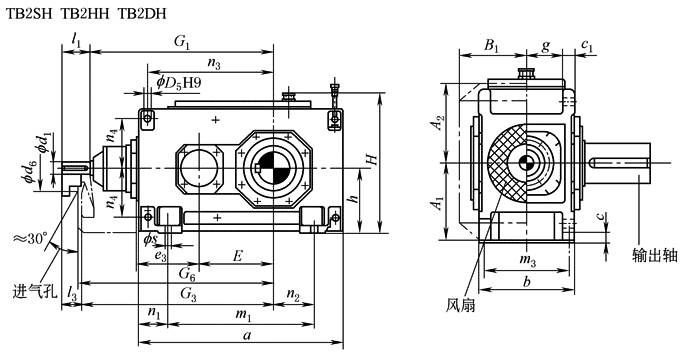

TB2.H的安装尺寸(规格1~22)
mm
规格	输入轴
	i_N＝5~11.2			i_N＝6.3~14			i_N＝12.5~18			G₁	G₃
	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	G₁	G₃
1	28	55	40				20	50	35	300	315
2	30	70	50				25	60	40	340	360
3	35	80	60				28	60	40	390	410
4	45	100	80							465	485
5	55	110	80							535	565
6				55	110	80				570	600
7	70	135	105							640	670
8				70	135	105				685	715
9	80	165	130							755	790
10				80	165	130				805	840
11	90	165	130							925	960
12				90	165	130				995	1030

规格	减速器
	a	A₁			A₂			b			B₁			c		c₁		D₅			d₆			e₃			E			g
1	305	125			130			180			128			18		16		12			110			90			90			74
2	355	140			145			205			143			18		20		14			110			110			110			82.5
3	405	170			170			225			163			22		24		18			120			130			130			88.5
4	505	195			200			270			188			28		30		24			150			160			160			105
5	565	220			235			320			215			28		30		24			160			185			185			130
6	645	220			235			320			215			28		30		24			160			185			220			130
7	690	270			285			380			250			35		36		28			210			225			225			154
8	795	270			285			380			250			35		36		28			210			225			270			154
9	820	310			325			440			270			40		48		36			195			265			265			172
10	920	310			325			440			270			40		48		36			195			265			315			172
11	975	370			385			530			328			50		54		40			210			320			320			211
12	1130	370			385			530			328			50		54		40			210			320			390			211
规格	减速器
	G₆			h			H			m₁			m₃			n₁			n₂			n₃			n₄			s
1	325			130			305			185			155			60			70			160			105			12
2	370			145			335			225			180			65			75			195			115			12
3	420			175			390			245			195			80			70			235			132.5			15
4	495			200			445			295			235			105			85			285			150			19
5	575			230			512			355			285			105			100			330			180			19
6	610			230			512			435			285			105			145			365			180			19
7	685			280			612			450			340			120			130			405			215			24
8	730			280			617			555			340			120			190			450			215			24
9	805			320			697			530			390			145			155			480			245			28
10	855			320			697			630			390			145			205			530			245			28
11	980			380			825			645			470			165			180			580			300			35
12	1050			380			825			800			470			165			265			650			300			35
规格	输出轴

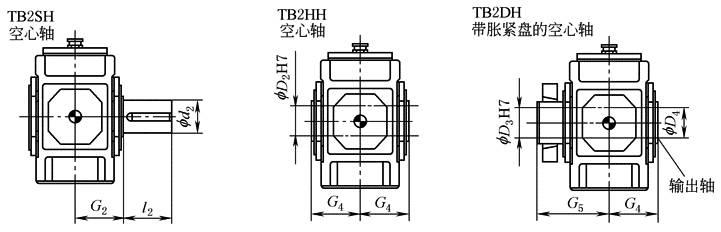

	TB2SH								TB2HH						TB2DH											润滑油 /L			质量 /kg
	d^①₂		G₂			l₂			D^①₂			G₄			D₃		D₄			G₄			G₅
1	45		120			80			—			—			—		—			—			—			2			65
2	55		135			110			55			135			60		60			135			180			4			90
3	65		145			140			65			145			70		70			145			200			6			140
4	80		170			170			80			170			85		85			170			235			10			235
5	100		200			210			95			200			100		100			200			275			16			360
6	110		200			210			105			200			110		110			200			275			19			410
7	120		235			210			115			235			120		120			235			320			31			615
8	130		235			250			125			235			130		130			235			325			34			700
9	140		270			250			135			270			140		145			270			365			48			1000
10	160		270			300			150			270			150		155			270			385			50			1155
11	170		320			300			165			320			165		170			320			450			80			1640
12	180		320			300			180			320			180		185			320			455			95			1910
① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。 ② 输出轴D₂键槽按GB/T1095—2003。
