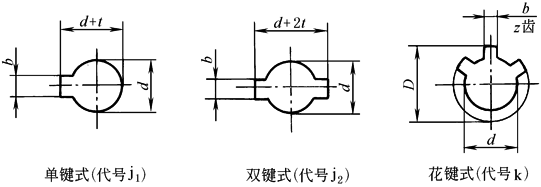

输出端为连接孔的形式 |
|||||||||
|
|
标记示例： HZW40k-160 (k表示花键式连接孔) |
||||||||
|
mm |
|||||||||
|
机型号 |
花 键 孔 |
d (H7) |
b (D10) |
单 键 孔 |
双 键 孔 |
||||
|
z-D×a×b |
La |
d+t |
公 差 |
La |
d+2t |
公 差 |
|||
|
16 |
8-58×52×10 |
55 |
16 |
55 |
59.3 |
|
— |
— |
|
|
18 |
8-68×62×12 |
60 |
18 |
65 |
64.3 |
— |
— |
||
|
20 |
70 |
20 |
70 |
74.9 |
— |
— |
|||
|
22 |
10-78×72×12 |
75 |
20 |
80 |
78.9 |
60 |
84.8 |
||
|
25 |
10-108×102×16 |
85 |
25 |
90 |
99.4 |
80 |
103.8 |
||
|
28 |
10-120×112×18 |
110 |
28 |
100 |
115.4 |
90 |
120.8 |
||
|
31 |
120 |
32 |
120 |
126.4 |
100 |
132.8 |
|||
|
35 |
10-160×145×22 |
140 |
36 |
135 |
147.4 |
|
120 |
154.8 |
|
|
40 |
160 |
40 |
140 |
168.1 |
130 |
176.8 |
|||
|
45 |
10-200×180×30 |
180 |
45 |
150 |
189.1 |
130 |
198.2 |
||
|
50 |
200 |
45 |
170 |
209.1 |
140 |
218.2 |
|||
|
56 |
10-240×220×35 |
220 |
50 |
200 |
230.1 |
160 |
240.2 |
||
|
注：将表HZW、HZDW型减速器外形及安装尺寸和表HZC、HZDC、HZL、HZDL、HZY、HZDY型外形及安装尺寸中输出轴l1长切去，自切口沿轴向加工La长的连接孔，便成输出端为连接孔的减速器。 |
|||||||||
