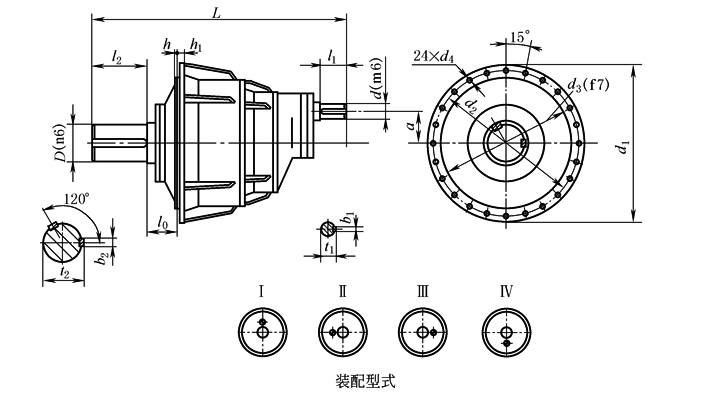

二级减速器外形及安装尺寸(NBZF 250~560) |
||||||||||||||||||||
|
mm |
||||||||||||||||||||
|
规格 代号 |
型号 规格 |
公称传 动比 |
外形尺寸 |
轴 伸 |
法 兰 尺 寸 |
质量 /kg |
油量 /L |
|||||||||||||
|
L |
d1 |
a |
d |
D |
l1 |
l2 |
t1 |
b1 |
t2 |
b2 |
d2 |
d3 |
d4 |
l0 |
h/h1 |
|||||
|
1 |
NBZF 250 |
56~125 |
580 |
410 |
82 |
28 |
80 |
42 |
130 |
31 |
8 |
85 |
22 |
375 |
340 |
17.5 |
85 |
6/20 |
210 |
10 |
|
2 |
NBZF 280 |
56~125 |
670 |
460 |
91 |
30 |
100 |
42 |
165 |
33 |
8 |
106 |
28 |
420 |
385 |
17.5 |
95 |
8/18 |
260 |
14 |
|
3 |
NBZF 315 |
56~125 |
770 |
520 |
100 |
32 |
120 |
58 |
165 |
35 |
10 |
127 |
32 |
470 |
435 |
17.5 |
113 |
12/20 |
350 |
18 |
|
4 |
NBZF 355 |
56~125 |
835 |
585 |
109 |
35 |
140 |
58 |
200 |
38 |
10 |
148 |
36 |
525 |
485 |
22 |
120 |
8/20 |
460 |
24 |
|
5 |
NBZF 400 |
56~125 |
1003 |
650 |
127 |
40 |
150 |
82 |
200 |
43 |
12 |
158 |
36 |
590 |
545 |
22 |
125 |
8/25 |
540 |
36 |
|
6 |
NBZF 450 |
56~125 |
1122 |
740 |
145 |
45 |
170 |
82 |
240 |
48.5 |
14 |
179 |
40 |
670 |
615 |
26 |
138 |
8/27 |
785 |
45 |
|
7 |
NBZF 500 |
56~125 |
1232 |
820 |
164 |
50 |
200 |
82 |
280 |
54.5 |
14 |
210 |
45 |
755 |
680 |
26 |
160 |
8/30 |
1200 |
55 |
|
8 |
NBZF 560 |
56~125 |
1327 |
940 |
182 |
55 |
220 |
82 |
280 |
59 |
16 |
231 |
50 |
860 |
785 |
33 |
173.5 |
10/45 |
1500 |
72 |
