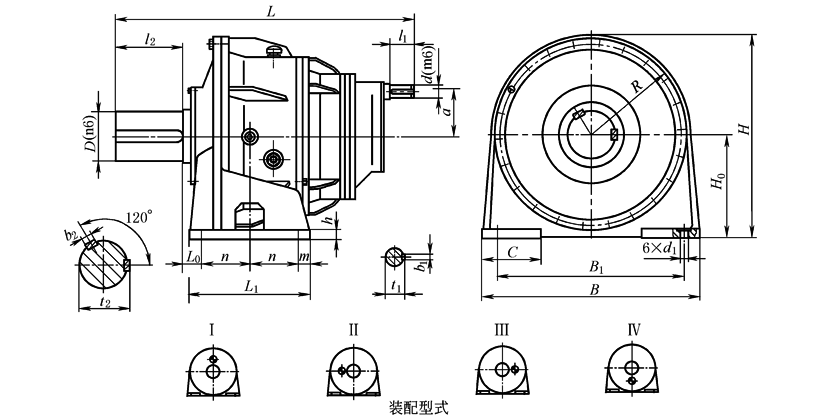

二级减速器外形及安装尺寸(NBZD250~560)

mm

规格

代号

型号

规格

公称传

动比

外形及中心高

轴伸

地脚尺寸

质量

/kg

油量

/L

L

B

H

H₀

R/a

d

D

l₁

l₂

t₁

b₁

t₂

b₂

L₁

L₀

n

m

h

B₁

C

d₁

1

NBZD

250

56~

125

580

460

435

225

215/82

28

80

42

130

51

8

85

22

290

30

120

25

20

360

120

20

240

10

2

NBZD

280

56~

125

670

500

465

236

230/91

30

100

42

165

33

8

106

28

300

35

120

30

23

410

130

22

295

14

3

NBZD

315

56~

125

770

560

525

265

260/100

32

120

58

165

35

10

127

32

320

35

130

30

25

470

140

22

400

18

4

NBZD

355

56~

125

835

630

590

300

294/109

35

140

58

200

38

10

148

36

380

38

155

35

28

520

170

26

525

24

5

NBZD

400

56~

125

1003

710

660

335

325/127

40

150

82

200

43

12

158

36

400

38

165

35

35

600

210

26

680

36

6

NBZD

450

56~

125

1122

800

745

375

370/145

45

170

82

240

48.5

14

179

40

460

60

180

50

35

670

220

33

905

45

7

NBZD

500

56~

125

1232

900

835

425

410/164

50

200

82

280

53.5

14

210

45

500

80

200

50

40

770

240

33

1350

55

8

NBZD

560

56~

125

1327

1020

950

480

470/182

55

220

82

280

59

16

231

50

580

78.5

230

60

40

880

300

39

1720

72
