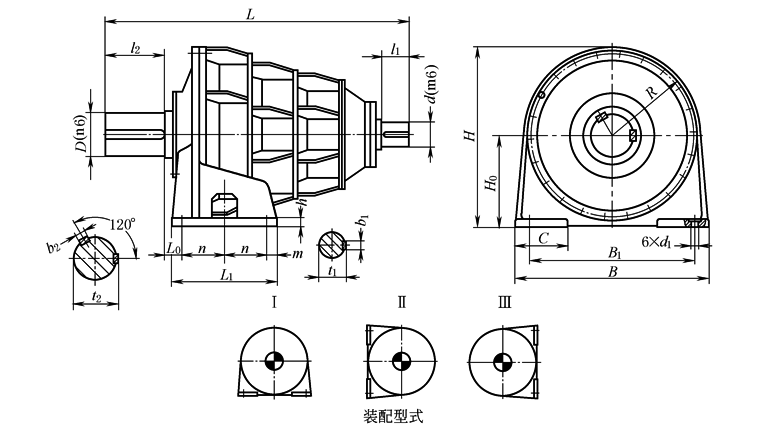

三级减速器外形及安装尺寸(NCD 315~560)

mm

规格

代号

型号

规格

公称传

动比

外形及中心高

轴　　　伸

地 脚 尺 寸

质量

/kg

油量

/L

L

B

H

H₀

R

d

D

l₁

l₂

t₁

b₁

t₂

b₂

L₁

L₀

n

m

h

B₁

C

d₁

1

NCD

315

112~

400

850

560

525

265

260

25

120

42

165

28

8

127

32

320

35

130

30

25

470

140

22

380

18

2

NCD

355

112~

400

960

630

590

300

290

28

140

42

200

31

8

148

36

380

38

155

35

28

520

170

26

440

24

3

NCD

400

112~

400

1023

710

660

335

325

30

150

58

200

33

8

158

36

400

38

165

35

35

600

210

26

649

36

4

NCD

450

112~

400

1147

800

745

375

370

40

170

82

240

43

12

179

40

460

60

180

50

35

670

220

33

900

45

5

NCD

500

112~

400

1300

900

835

425

410

45

200

82

280

48.5

14

210

45

500

80

200

50

40

770

240

33

1300

55

6

NCD

560

112~

400

1420

1020

950

480

470

50

220

82

280

53.5

14

231

50

580

78.5

230

60

40

880

300

38

1750

72
