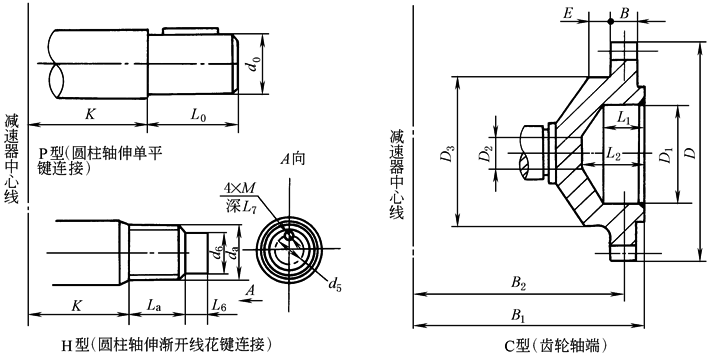

QJ型、QJ-D型减速器的输出轴端尺寸 /mm

QJ型、QJ-D型减速器的输出轴端尺寸
mm
公称中心距 a₁	P型		C型											H型
公称中心距 a₁	d₀ (r6)	L₀	m×z	D	D₁ (H7)	D₂	D₃	B₁	B₂	B	E	L₁	L₂	m×z	d_a (h11)	L_a	d₅	M	d₆ (k6)	L₆	L₇
140	48	82												3×15	48	30	25	M6	40	20	12
170	55	82												3×18	57	30	30	M6	50	25	12
200	65	105												3×22	69	35	40	M8	60	30	16
236	80	130	3×56	174	90	40	135	279.5	253	25	25	45	60	3×27	84	40	50	M8	70	35	16
280	90	130	4×56	232	120	40	170	302.5	271	35	25	50	75	5×18	95	50	60	M8	80	40	16
335	110	165	4×56	232	120	40	170	339.5	308	35	25	50	75	5×22	115	55	70	M10	100	45	20
400	130 (140)	200	6×56	348	170	45	260	402	370	40	32	76	100	5×26	135	70	90	M10	120	50	20
450	150	200	6×56	348	170	45	260	429	397	40	32	76	100	5×30	155	75	100	M12	140	55	25
500	170 (180)	240	8×54	448	200	105	260	482	442	50	32	78	100	5×34	175	85	120	M12	160	60	25
560	190 (200)	280	10×48	500	200	105	280	570	505	60	35	78	110	5×38	195	95	140	M12	180	60	25
630	220	280												8×26	216	105	160	M12	190	65	25
710	250 (260)	330												8×30	248	120	180	M16	220	65	32
800	280	380												8×34	280	135	200	M16	250	65	32
900	320	380												8×38	312	150	220	M20	280	75	40
1000	360	450												8×44	360	170	250	M20	320	80	40
注：对于尺寸K，QJ型减速器见表QJR型减速器外形、安装尺寸、表QJS型减速器外形、安装尺寸和表QJRS型减速器外形、安装尺寸； QJ-D型见表QJR-D型减速器外形、安装尺寸、表QJS-D型减速器外形、安装尺寸和表QJRS-D型减速器外形、安装尺寸。
