塑料齿轮的精确测量

检测项目

在现代齿轮制造业中，普遍采用万能齿轮检查仪和齿轮测量中心等作为主要检测手段。这类仪器用来检测以下三项主要偏差：

(1)齿轮齿廓偏差　细分为齿廓总偏差F_α、齿廓形状偏差f_fα和齿廓倾斜偏差F_Hα；

(2)齿轮螺旋线偏差　细分为螺旋线总偏差F_β和螺旋线形状偏差f_fβ；

(3)齿轮齿距偏差　细分为单个齿距偏差f_pt、齿距累积偏差F_pk和齿距累积总偏差F_p

随着汽车工业对动力型塑料齿轮的力学性能和噪声要求越来越高，国内外供需双方都已采用万能齿轮检查仪和齿轮测量中心检测塑料齿轮三项主要偏差。当前塑料齿轮的精度较低，采用国产仪器完全可以胜任

某单位电火花加工斜齿轮型腔用电极的误差检测记录

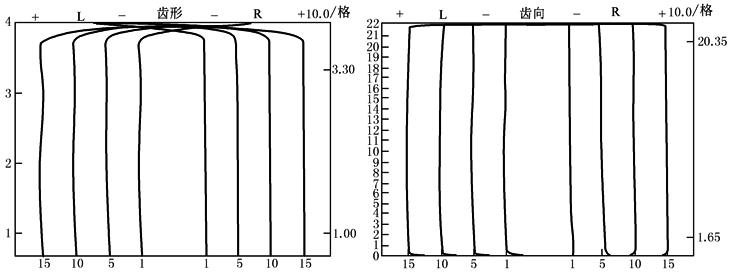

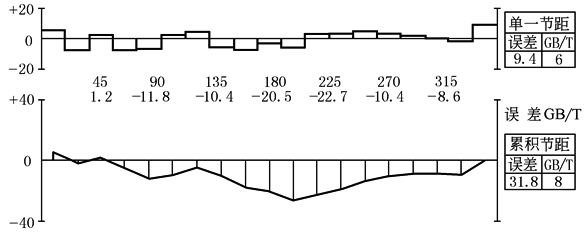

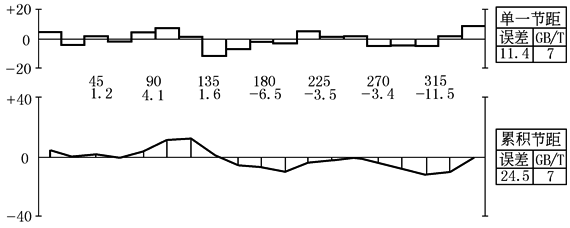

采用国产JH12W万能齿轮检查仪的检测结果如下图所示。图a为齿轮齿廓误差、图b为齿轮螺旋线误差、图c为齿轮齿距误差，在上下齿距误差曲线中间为电极径向跳动曲线

JH12W型万能齿轮检查仪测量报告

齿轮名称(编号)：DBE-1芯轴　　　　　　　　　　　　　　　　　　　　　测量日期：2007-09-30，07∶42

齿数

模数

压力角

螺旋角

旋向

齿宽

基圆半径

分度圆半径

变位系数

评定等级

标准

19

0.816

18.333

16°11'53"

左

22.000

7.6309

8.072

0.000

5

ISO1328

μm　

15

10

5

1

AVG

TOL

1

5

10

15

AVG

Qua1.

齿形误差Fα

6.1*

4.8*

5.1*

6.5*

5.6*

4.6

3.6

2.0

4.4

4.2

3.6

6

形状误差ffα

4.8*

5.3*

5.4*

6.4*

5.5*

3.5

2.9

1.6

1.4

2.2

2.0

7

角度误差fHα

-5.9*

-1.4

-0.8

-3.8*

-3.0*

2.9

-1.6

-1.0

-4.6*

-3.8*

-2.7

7

μm　

15

10

5

1

AVG

TOL

1

5

10

15

AVG

Qua1.

齿向误差Fβ

6.0

6.8

5.6

6.9

6.3

8.0

6.4

7.0

4.1

2.7

5.1

5

形状误差ffβ

5.8*

6.2*

6.6*

7.2*

6.5*

5.5

3.9

4.2

3.8

2.5

3.6

6

角度误差fHβ

5.2

5.0

2.1

2.6

3.7

5.5

-3.4

-4.6

-0.7

-0.3

-2.2

5

(a)齿廓误差曲线　　　　　　　　　　　　　　　　　　(b)螺旋线误差曲线

μm　

VOL

TOL

Teeth

VOL

TOL

Teeth

Qua1.

Fp

6.4

11.0

6.5

11.0

4

fpt

-2.8

4.7

14~15

-2.3

4.7

2~3

4

Fp3

-3.9

7.0

14~17

-6.2

7.0

2~5

5

Fr

8.2

(c)齿距误差(中部为径向跳动误差)曲线

某汽车电动座椅驱动器(国产聚甲醛)模塑斜齿轮检测记录

m_n＝0.7mm，

α_n＝16°，

z＝19

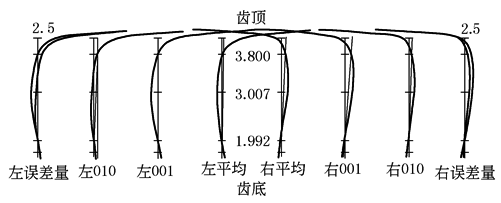

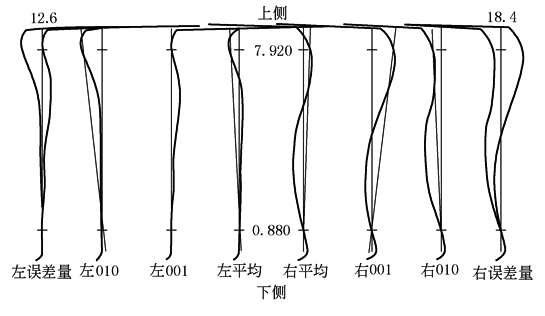

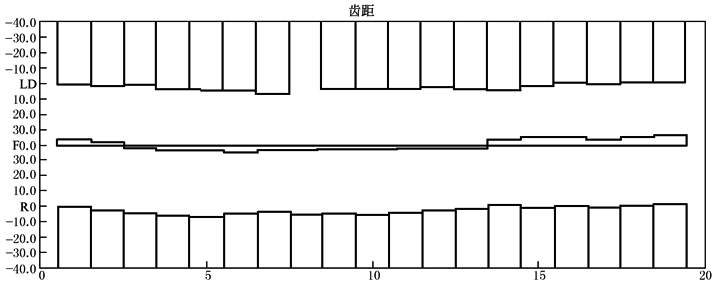

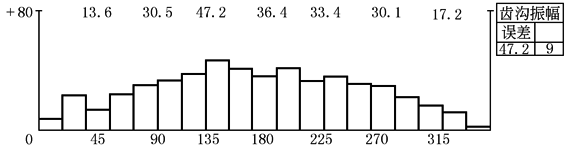

在某进口齿轮测试机齿轮测量中心的检测结果，如下图所示

齿

形

误

差

记

录

曲

线

左齿面　X500　X16　　　　　　　　［齿形］　　　　　　　　　　右齿面　X500　X16

μm　

左010

左001

左平均

规格

项目

规格

右平均

右001

右010

4.7

4.6

4.4

齿形误差

4.8

5.7

3.9

17'18

00'00

09'00

压力角J

-18'41

-26'59

-09'41

3.1

4.6

3.7

齿形形状J

3.1

3.2

3.0

*

*

*

DIN等级

*

*

*

2

2

2

JIS等级

2

2

1

4

4

4

GB/T等级

4

5

4

齿

向

误

差

记

录

曲

线

左齿面　X500　X8　　　　　　　　　　［齿筋］　　　　　　　　　　　右齿面　X500　X8

μm　

左010

左001

左平均

规格

项目

规格

右平均

右001

右010

12.6

5.9

7.8

齿筋误差

11.5

18.4

9.6

-05'54

00'18

-02'48

螺旋角J

02'04

06'35

-02'27

6.9

5.5

6.0

齿筋形状J

9.3

10.0

8.6

7

5

6

DIN等级

7

9

7

4

0

1

JIS等级

4

6

3

8

5

6

GB/T等级

8

9

7

左

、

右

齿

廓

齿

距

误

差

记

录

曲

线

[左齿面]　　　　　　　　　　X500　　　　　　　　　　　　μm　　

[右齿面]　　　　　　　　　　X500　　　　　　　　　　　　μm　　

齿圈

径向

跳动

误差

记录

曲线

[齿沟振幅]　　　　　　　　　　X500　　　　　　　　　　　　μm
