计时仪器用渐开线圆柱直齿轮基本齿条 |
||
|
适 用 范 围 |
计时仪器用渐开线圆柱塑料齿轮，多用在石英钟表、洗衣机定时器等计时仪器仪表的传动轮系。由哈尔滨工业大学原计时仪器用渐开线齿形研究组编制的计时仪器用渐开线圆柱直齿轮标准GB 9821.4—88，适用于模数m＝0.08~1.00mm，齿数z≥7的计时仪器用渐开线圆柱直齿轮传动轮系设计 |
|
|
基 本 齿 条 齿 廓 |

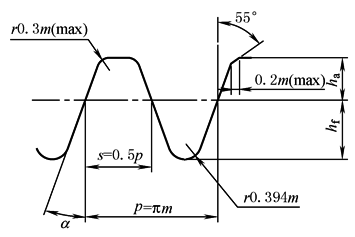

无侧隙基本齿条 |

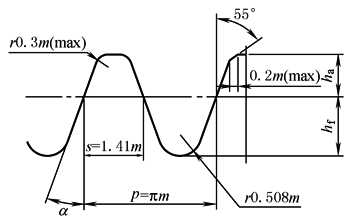

有侧隙基准本齿条 |
|
当齿数z＝7、8、9时采用
|
当齿数z≥10时采用
|
|
|
齿形角α＝20°；齿顶高ha＝m；齿根高hf＝1.4m；齿厚：无侧隙s＝0.5πm，有侧隙s＝1.41m |
||
