渐开线圆柱直齿轮基本齿条 |
||||||||||||
|
特点、适 用范围 |
运动传动用(简称运动型)塑料齿轮多为小模数圆柱直齿齿轮，其齿廓采用渐开线齿形制。适应于小模数渐开线圆柱齿轮国家标准GB 2363—90，模数mn＜1.00mm系列。随着汽车用塑料齿轮所需承载负荷越来越大，这类齿轮模数已逐渐扩展到mn≈2.00mm系列；适应于渐开线圆柱齿轮国家标准GB/T 10095—2001(与ISO 1328：1997等同) 我国现行的齿轮基本齿条标准见GB/T 1356—2001《通用机械和重型机械用圆柱齿轮 标准基本齿条齿廓》(与ISO 53：1998等同) 当渐开线圆柱齿轮的基圆无穷增大时，齿轮将变成齿条，渐开线齿廓将逼近直线形齿廓，正是这一点成为统一齿轮齿廓的基础。基本齿条标准不仅要统一压力角，而且还要统一齿廓各部分的几何尺寸 为了确定渐开线类圆柱齿轮的轮齿尺寸，国标中标准基本齿条齿廓仅给出了渐开线类齿轮齿廓的几何参数。它不包括对刀具的限定，但对采用展成法加工齿轮渐开线齿廓时，可以采用与标准基本齿条相啮的基本齿条来规定切齿刀具齿廓的几何参数 |
|||||||||||
|

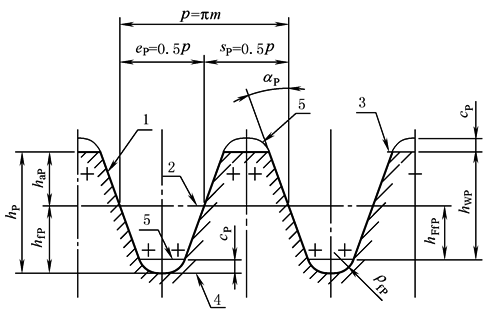

标准基本 齿条齿廓 和相啮标 准基本齿 条齿廓 |
|
1—标准基本齿条齿廓； 2—基准线； 3—齿顶线； 4—齿根线； 5—相啮标准基本齿条齿廓 |
||||||||||
|
标准基本 齿条齿廓 |
标准基本齿条齿廓是指基本齿条的法向截形，基本齿条相当于齿数z＝∞、分度圆直径d＝∞的外齿轮。上图为GB/T 1356—2001所定义的标准基本齿条齿廓和与之相啮的标准基本齿条齿廓 |
|||||||||||
|
相啮标准 齿条齿廓 |
相啮标准齿条齿廓是指齿条齿廓在基准线P—P上对称于标准基本齿条齿廓，且相对于标准基本齿条齿廓偏移了半个齿距的齿廓 |
|||||||||||
|
代号与 单位 |
符号 |
定 义 |
单位 |
符号 |
定 义 |
单位 |
||||||
|
cP |
标准基本齿条轮齿与相啮标准基本齿条轮齿之间的顶隙 |
mm |
hP |
标准基本齿条的齿高 |
mm |
|||||||
|
hWP |
标准基本齿条和相啮标准基本齿条轮齿的有效齿高 |
|||||||||||
|
eP |
标准基本齿条轮齿齿槽宽 |
m |
模数 |
|||||||||
|
haP |
标准基本齿条轮齿齿顶高 |
p |
齿距 |
|||||||||
|
hfP |
标准基本齿条轮齿齿根高 |
sP |
标准基本齿条轮齿的齿厚 |
|||||||||
|
hFfP |
标准基本齿条轮齿齿根直线部分的高度 |
αP |
压力角(或齿形角) |
(°) |
||||||||
|
ρfP |
基本齿条的齿根圆角半径 |
mm |
||||||||||
|
标准基本 齿条齿廓 几何参数 |
1．标准基本齿条齿廓的几何构型及其几何参数见上图和上表； 2．标准基本齿条齿廓的齿距为p＝πm； 3．在haP+hFfP的高度上，标准基本齿条的齿侧面齿廓为直线； 4．在基准线P—P上的齿厚与齿槽宽度相等，即齿距的一半； 5．标准基本齿条的齿侧面直线齿廓与基准线的垂线之间的夹角为压力角αP。齿顶线平行于基准线P—P，距离P—P线之间距离为haP；齿根线亦平行于基准线P—P，距离P—P线之间距离为hfP； 6．标准根据不同的使用要求，推荐使用四种类型替代的基本齿条齿廓，在通常情况下多使用B、C型 |
|||||||||||
|
项 目 |
αP |
haP |
cP |
hfP |
ρfP |
|||||||
|
标准基本齿条齿廓的几何参数值 |
20° |
1m |
0.25m |
1.25m |
0.38m |
|||||||
|
当渐开线圆柱齿轮m≥1mm时，允许齿顶修缘。其修缘量的大小，由设计者确定。当齿轮m＜1mm时，一般不需齿顶修缘；hfP＝1.35m |
||||||||||||
