点线啮合齿轮传动的齿轮零件工作图

齿数

z

16

中心距

a±f_a

316±0.025

法向模数

m_n

6

公差组

检验项目

公差值

齿形角

α_n

20°

Ⅰ

F_r

0.04

齿顶高系数

h_a*

1

F_W

0.028

螺旋角

β

14°44' 32"

Ⅱ

f_t

0.014

螺旋方向

左

f_pt

±0.018

全齿高

h

11.26

Ⅲ

F_β

0.016

精度等级

7级(GB/T 10095—1988)

齿

厚

公法线长度及其上下偏差

W_n

E_bms

E_bmi

配对齿轮

图号

图2

齿数

z

90

跨测齿数

k

3

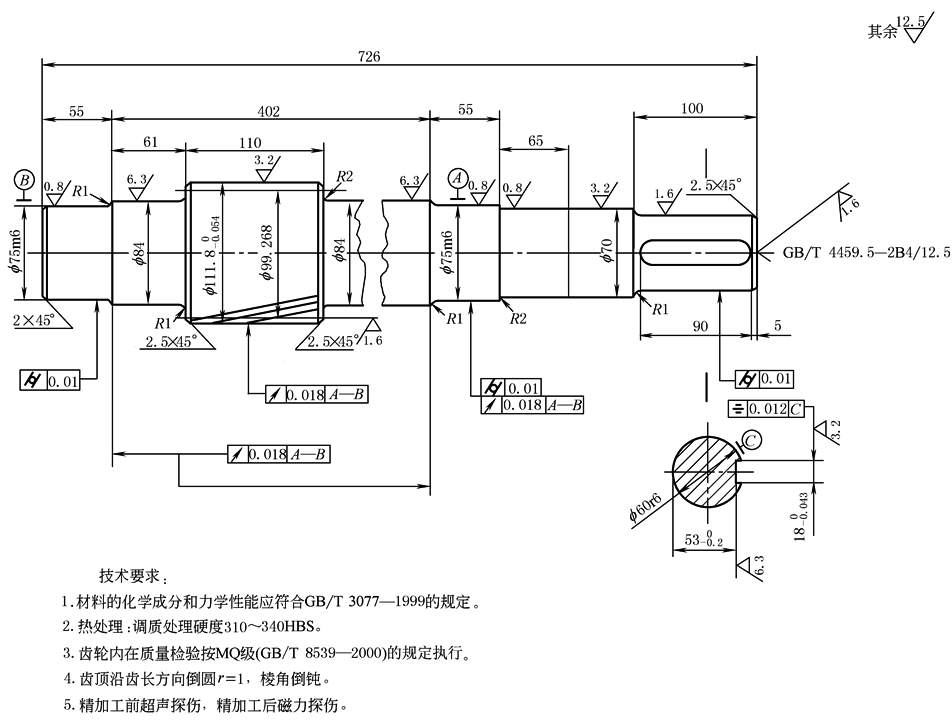

图1  小齿轮零件工作图

齿数

z

90

中心距

a±f_a

316±0.025

法向模数

m_n

6

公差组

检验项目

公差值

齿形角

α_n

20°

Ⅰ

F_r

0.071

齿顶高系数

h_a*

1

F_W

0.045

螺旋角

β

14°44' 32"

Ⅱ

f_t

0.020

螺旋方向

右

f_pt

±0.020

全齿高

h

10.57

Ⅲ

F_β

0.016

精度等级

7级(GB/T 10095—1988)

齿

厚

法线长度及其上下偏差

W_n

E_bms

E_bmi

配对齿轮

图号

图1

齿数

z

16

跨测齿数

k

10

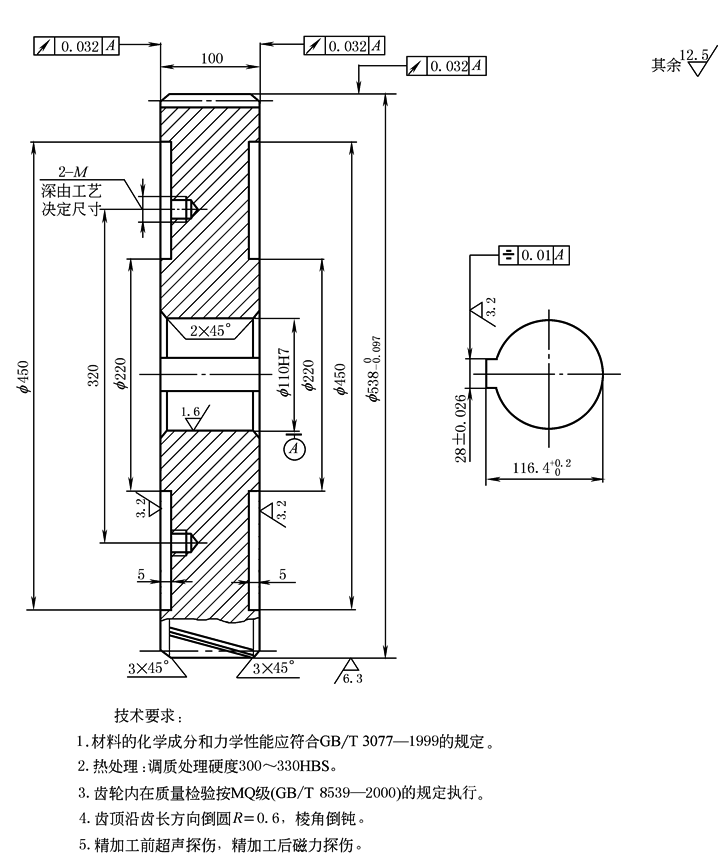

图2  大齿轮零件工作图
