销齿传动的特点及应用

销齿传动属于齿轮传动的一种特殊形式(下图)。其中，具有圆销齿的大齿轮称之为销轮；而另一个具有一般齿轮轮齿齿形的小齿轮仍称之为齿轮

销齿传动有外啮合、内啮合和齿条啮合三种型式，其齿轮轮齿的齿廓曲线依次分别为外摆线、周摆线和渐开线等(见表销齿传动工作原理中图1~图3)。使用时，一般常以齿轮作为主动，因为当以销轮作为主动时，齿轮的轮齿齿顶先进入啮合，将会降低其传动效率，故很少用销轮作为主动

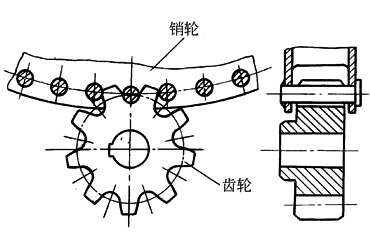

外啮合销齿传动

由于销轮的轮齿是圆销形，故与一般齿轮相比，它具有结构简单、加工容易、造价低、拆修方便等优点，故以销轮代替尺寸较大的一般渐开线齿轮时，将具有很大的经济性。特别是个别销齿破坏时，只须个别更换，不致整个销轮报废

销齿传动适用于低速、重载的机械传动和粉尘多、润滑条件差等工作环境较恶劣的场合中。其圆周速度范围一般约为0.05~0.50m/s，但亦有少数情况低于或高于此范围；其传动比范围一般为i＝5~30；传动效率η＝0.9~0.93(无润滑油时)或η＝0.93~0.95(有润滑油时)

销齿传动较广泛地应用于起重运输、化工、冶金、矿山乃至游乐园等部门的一些低速而大型的机械设备中
