定义及代号

本节介绍的GB/T 16848—1997适用于轴交角为90°、中心距为80~1250mm的动力直廓环面蜗杆传动

直廓环面蜗杆、蜗轮和蜗杆副的误差及侧隙的定义和代号见下表

蜗杆、蜗轮和蜗杆副的误差及侧隙的定义和代号

名       称

代号

定      义

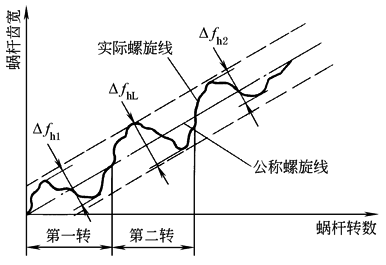

蜗杆螺旋线误差

蜗杆螺旋线公差

Δf_hL

f_hL

在蜗杆的工作齿宽范围内，分度圆环面上，包容实际螺旋线的与公称螺旋线保持恒定间距的最近两条螺旋线间的法向距离

多头蜗杆的螺旋线误差分别由每条螺纹线测得

蜗杆一转螺旋线误差

蜗杆一转螺旋线公差

Δf_h

f_h

一转范围内的蜗杆螺旋线误差

蜗杆分度误差

蜗杆分度公差

Δf_zL

f_zL

在多头蜗杆的喉平面上，每个螺旋面与分度圆交点的等分性误差

蜗杆圆周齿距偏差

蜗杆圆周齿距极限偏差

上偏差

下偏差

Δf_px

+f_px

-f_px

在轴向剖面内，蜗杆分度圆环面上，两相邻同侧齿面间的实际弧长和公称弧长之差

蜗杆圆周齿距累积误差

蜗杆圆周齿距累积公差

Δf_pxL

f_pxL

在轴向剖面内，蜗杆分度圆环面上，任意两个同侧齿面间(不包括修缘部分)，实际弧长与公称弧长之差的最大绝对值

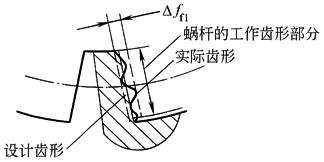

蜗杆齿形误差

蜗杆齿形公差

Δf_f1

f_f1

在蜗杆的轴向剖面上，工作齿宽范围内，齿形工作部分，包容实际齿形线的最近两条设计齿形线间的法向距离

蜗杆齿槽的径向跳动

蜗杆齿槽径向跳动公差

Δf_r

f_r

在蜗杆的轴向剖面上，一转范围内，测头在齿槽内与齿高中部齿面双面接触，其测头相对于配对蜗轮中心沿径向距离的最大变动量

蜗杆法向弦齿厚偏差

蜗杆法向弦齿厚极限偏差

上偏差

下偏差

蜗杆法向弦齿厚公差

ΔE_s1

E_ss1

E_si1

T_s1

在蜗杆喉部的法向弦齿高处，法向弦齿厚的实际值与公称值之差

蜗轮齿距累积误差

蜗轮齿距累积公差

ΔF_p

F_p

在蜗轮分度圆上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值

蜗轮齿圈的径向跳动

蜗轮齿圈径向跳动公差

ΔF_r

F_r

在蜗轮的一转范围内，测头在靠近中间平面的齿槽内，与齿高中部的齿面双面接触，相对蜗轮轴线径向距离的最大变动量

蜗轮齿距偏差

蜗轮齿距极限偏差

上偏差

下偏差

Δf_pt

+f_pt

-f_pt

在蜗轮分度圆上，实际齿距与公称齿距之差

用相对法测量时，公称齿距是指所有实际齿距的平均值

蜗轮齿形误差

蜗轮齿形公差

Δf_f2

f_f2

在蜗轮中间平面上，齿形工作部分内，包容实际齿形线的最近两条设计齿形线间的法向距离

蜗轮法向弦齿厚偏差

蜗轮法向弦齿厚极限偏差

上偏差

下偏差

蜗轮法向弦齿厚公差

ΔE_s2

E_ss2

E_si2

T_s2

在蜗轮喉部的法向弦齿高处，法向弦齿厚的实际值与公称值之差

蜗杆副的切向综合误差

蜗杆副的切向综合公差

ΔF'_ic

F'_ic

安装好的蜗杆副啮合转动时，在蜗轮相对于蜗杆位置变化的一个整周期内，蜗轮的实际转角与公称转角之差的总幅度值。以蜗轮分度圆弧长计

蜗杆副的一齿切向综合误差

蜗杆副的切向综合公差

Δf '_ic

f '_ic

安装好的蜗杆副啮合转动时，在蜗轮一转范围内多次重复出现的周期性转角误差的最大幅度值

以蜗轮分度圆弧长计

蜗杆副的中心距偏差

蜗杆副的中心距极限偏差

上偏差

下偏差

Δf_a

+f_a

-f_a

在安装好的蜗杆副的中间平面内，实际中心距与公称中心距之差

蜗杆副的接触斑点

安装好的蜗杆副，在轻微制动下，转动后，蜗杆、蜗轮齿面上出现的接触痕迹

以接触面积大小、形状和分布位置表示，接触面积大小按接触痕迹的百分比计算确定：

沿齿长方向——接触痕迹的长度b" 与理论长度b' 之比，即(b"/b')×100%

沿齿高方向——接触痕迹的平均高度h"与理论高度h'之比，即(h"/h')×100%

蜗杆接触斑点的分布位置齿高方向应趋于中间，齿长方向趋于入口处，齿顶和两端部棱边处不允许接触

蜗杆副的蜗杆喉平面偏移

蜗杆副的蜗杆喉平面极限偏差

上偏差

下偏差

Δf_x1

+f_x1

-f_x1

在安装好的蜗杆副中，蜗杆喉平面的实际位置和公称位置之差

蜗杆副的蜗轮中间平面偏移

蜗杆副的蜗轮中间平面极限偏差

上偏差

下偏差

Δf_x2

+f_x2

-f_x2

在安装好的蜗杆副中，蜗轮中间平面的实际位置和公称位置之差

蜗杆副的轴交角偏差

蜗杆副轴交角极限偏差

上偏差

下偏差

Δf_∑

+f_∑

-f_∑

在安装好的蜗杆副中，实际轴交角与公称轴交角之差

偏差值按蜗轮齿宽确定，以其线性值计

蜗杆副的圆周侧隙

最小圆周侧隙

j_t

j_tmin

在安装好的蜗杆副中，蜗杆固定不动时，蜗轮从工作齿面接触到非工作齿面接触所转过的分度圆弧长
