符合ISO标准的导向装置

结

构

图

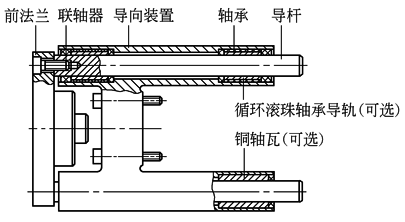

(a)

A—力壁伸出的距离；X—负载中心距离；S—工件的重心

说

明

标准的导向装置可使气缸具有高的抗径向负载及抗高转矩负载能力。大多数气动制造厂商都提供此类导向装置，由于该类导向装置结构紧凑、坚固、精度高，且已形成符合ISO标准的系列产品，设计工程师不必自行设计辅助导向机构。该类标准的导向装置有：符合ISO 6432标准的圆形气缸及符合ISO 15552标准的普通型气缸。标准的导向装置可采用普通滑动轴承(如：含油铜轴瓦形式)，也可采用滚珠轴承(循环滚珠轴承)如图a所示。铜轴瓦与滚珠轴承的区别在于导向装置承受负载能力及气缸速度(连续运行情况)，铜轴瓦承受负载能力比循环滚珠轴承要大，但它运行速度或连续运行情况没有循环滚珠轴承好。图a是符合ISO 15552标准的普通型气缸的导向装置，它主要连接界面尺寸：活塞杆头部连接螺纹KK、气缸前端颈部处外圆尺寸f B、前(后)端盖四个连接螺钉位置尺寸TG及该连接内螺纹尺寸(包括其内螺纹深度)，可参见本章ISO 15552标准普通型气缸简介

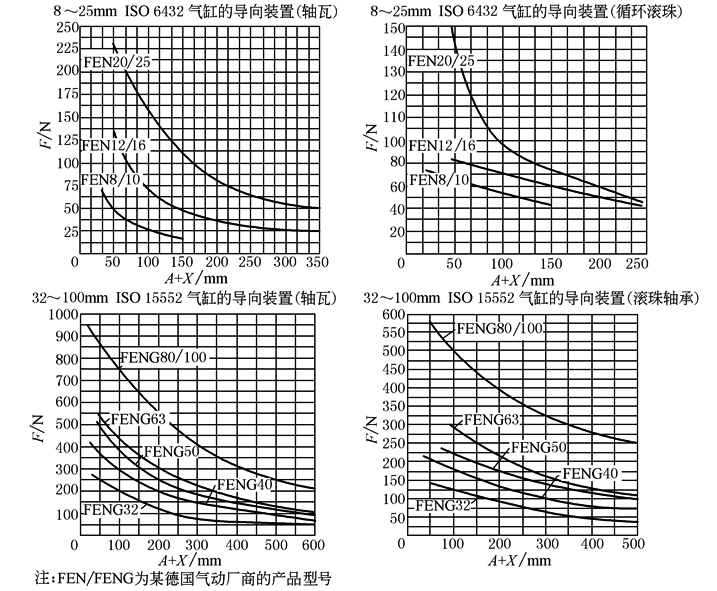

负载与力臂伸出距离的关系

(b)负载与力臂伸出距离的关系
