定义及代号(GB/T 11365—1989) |
|
|
齿轮、齿轮副误差及侧隙的定义和代号 |
|
|
名称 |
定义 |
|

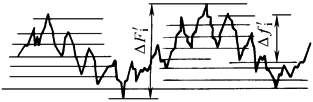

切向综合误差ΔF'i
切向综合公差F'i |
被测齿轮与理想精确的测量齿轮按规定的安装位置单面啮合时，被测齿轮一转内，实际转角与理论转角之差的总幅度值。以齿宽中点分度圆弧长计 |
|
一齿切向综合误差Δfi' 一齿切向综合公差fi' |
被测齿轮与理想精确的测量齿轮按规定的安装位置单面啮合时，被测齿轮一齿距角内，实际转角与理论转角之差的最大幅度值。以齿宽中点分度圆弧长计 |
|

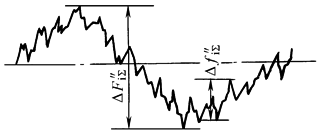

轴交角综合误差ΔF"iS
轴交角综合公差ΔF"iS |
被测齿轮与理想精确的测量齿轮在分锥顶点重合的条件下双面啮合时，被测齿轮一转内，齿轮副轴交角的最大变动量。以齿宽中点处线值计 |
|
一齿轴交角综合误差Δf "iS 一齿轴交角综合公差f "iS |
被测齿轮与理想精确的测量齿轮在分锥顶点重合的条件下双面啮合时，被测齿轮一齿距角内，齿轮副轴交角的最大变动量。以齿宽中点处线值计 |
|

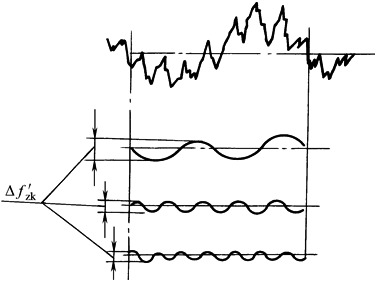

周期误差Δf 'zk
周期误差的公差f 'zk |
被测齿轮与理想精确的测量齿轮按规定的安装位置单面啮合时，被测齿轮一转内，二次(包括二次)以上各次谐波的总幅度值 |
|

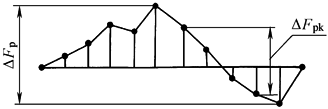

齿距累积误差ΔFp
齿距累积公差Fp |
在中点分度圆①上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值 |
|
k个齿距累积误差ΔFpk k个齿距累积公差Fpk |
在中点分度圆①上，k个齿距的实际弧长与公称弧长之差的最大绝对值。k为2到小于z/2的整数 |
|
齿圈跳动ΔFr
齿圈跳动公差Fr |
齿轮一转范围内，测头在齿槽内与齿面中部双面接触时，沿分锥法向相对齿轮轴线的最大变动量 |
|
齿距偏差Δfpt
齿距极限偏差 上偏差+fpt 下偏差-fpt |
在中点分度圆①上，实际齿距与公称齿距之差 |
|
齿形相对误差Δfc 齿形相对误差的公差fc |
齿轮绕工艺轴线旋转时，各轮齿实际齿面相对于基准实际齿面传递运动的转角之差。以齿宽中点处线值计 |
|
齿厚偏差Δ 齿厚极限偏差 上偏差 下偏差 公差 |
齿宽中点法向弦齿厚的实际值与公称值之差 |
|
齿轮副切向综合误差ΔF'ic 齿轮副切向综合公差F'ic |
齿轮副按规定的安装位置单面啮合时，在转动的整周期②内，一个齿轮相对另一个齿轮的实际转角与理论转角之差的总幅度值。以齿宽中点分度圆弧长计 |
|
齿轮副一齿切向综合误差Δf 'ic 齿轮副一齿切向综合公差f 'ic |
齿轮副按规定的安装位置单面啮合时，在一齿距角内，一个齿轮相对另一个齿轮的实际转角与理论转角之差的最大值。在整周期②内取值，以齿宽中点分度圆弧长计 |
|
齿轮副轴交角综合误差ΔF"iSc 齿轮副轴交角综合公差F"iSc |
齿轮副在分锥顶点重合条件下双面啮合时，在转动的整周期②内，轴交角的最大变动量。以齿宽中点处线值计 |
|
齿轮副一齿轴交角综合误差Δf "iSc 齿轮副一齿轴交角综合公差f "iSc |
齿轮副在分锥顶点重合条件下双面啮合时，在一齿距角内，轴交角的最大变动量。在整周期②内取值，以齿宽中点处线值计 |
|
齿轮副周期误差Δf 'zkc 齿轮副周期误差的公差f 'zkc |
齿轮副按规定的安装位置单面啮合时，在大轮一转范围内，二次(包括二次)以上各次谐波的总幅度值 |
|
齿轮副齿频周期误差Δf 'zzc 齿轮副齿频周期误差的公差f 'zzc |
齿轮副按规定的安装位置单面啮合时，以齿数为频率的谐波的总幅度值 |
|

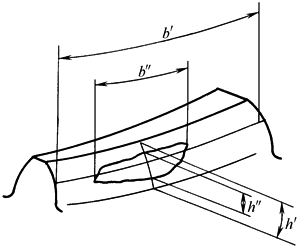

接触斑点
|
安装好的齿轮副(或被测齿轮与测量齿轮)在轻微力的制动下运转后，在齿轮工作齿面上得到的接触痕迹 接触斑点包括形状、位置、大小三方面的要求 接触痕迹的大小按百分比确定： 沿齿长方向——接触痕迹长度b"与工作长度b'之比，即 沿齿高方向——接触痕迹高度h"与接触痕迹中部的工作齿高h'之比，即
|
|

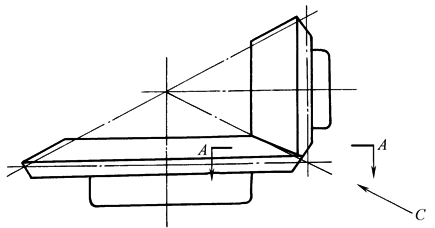

齿轮副侧隙

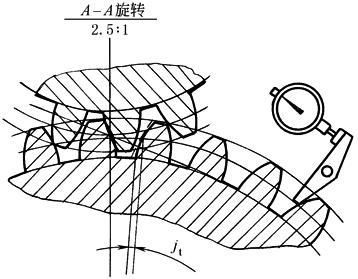

圆周侧隙jt
|
齿轮副按规定的位置安装后，其中一个齿轮固定时，另一个齿轮从工作齿面接触到非工作齿面接触所转过的齿宽中点分度圆弧长 |
|

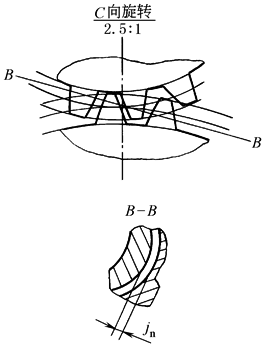

法向侧隙jn
最小圆周侧隙jtmin 最大圆周侧隙jtmax 最小法向侧隙jnmin 最大法向侧隙jnmax |
齿轮副按规定的位置安装后，工作齿面接触时，非工作齿面间的最小距离。以齿宽中点处计
jn＝jtcosβcosα |
|
齿轮副侧隙变动量ΔFvj 齿轮副侧隙变动公差Fvj |
齿轮副按规定的位置安装后，在转动的整周期②内，法向侧隙的最大值与最小值之差 |
|
齿圈轴向位移ΔfAM
齿距轴向位移极限偏差 上偏差+fAM 下偏差-fAM |
齿轮装配后，齿圈相对于滚动检查机上确定的最佳啮合位置的轴向位移量 |
|

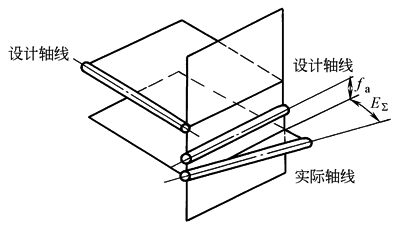

齿轮副轴间距偏差Δfa
齿轮副轴间距极限偏差 上偏差+fa 下偏差-fa |
齿轮副实际轴间距与公称轴间距之差 |
|
齿轮副轴交角偏差ΔES 齿轮副轴交角极限偏差 上偏差+ES 下偏差-ES |
齿轮副实际轴交角与公称轴交角之差。以齿宽中点处线值计 |
|
①允许在齿面中部测量。 ②齿轮副转动整周期按下式计算： |
|
