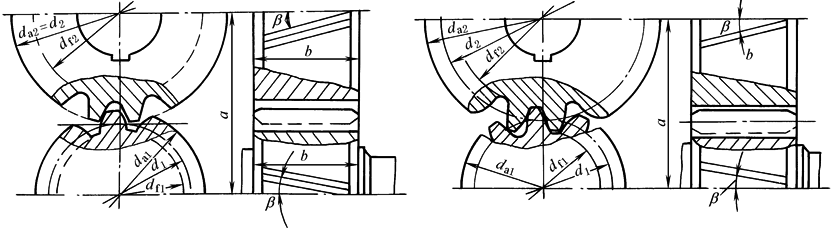

圆弧齿轮的几何参数和尺寸计算 |
|||
|
|
|||
|
参 数 名 称 |
代 号 |
计 算 公 式 |
|
|
单 圆 弧 齿 轮 |
双 圆 弧 齿 轮 |
||
|
中心距 |
a |
由强度计算或结构设计确定 |
|
|
法向模数 |
mn |
由弯曲强度计算或结构设计确定，取标准值(表圆弧齿轮的模数系列) |
|
|
齿数和 |
zå |
单斜齿β＝10°～20°；人字齿β＝25°～35° |
|
|
齿数 |
z |
按给定传动比i≥1计算，齿数取整数 |
|
|
齿数比 |
u |
|
|
|
螺旋角 |
β |
|
|
|
齿宽 |
b |
单斜齿 b＝φaa φa＝0.4～0.8 人字齿 b＝φaa φa＝0.3～0.6(单边) |
|
|
纵向重合度 |
εβ |
|
|
|
同一齿上凸齿和凹齿两接触点间的轴向距离 |
qTA |
|
|
|
接触点距离系数 |
λ |
|
|
|
总重合度 |
εγ |
εγ＝εβ |
εγ＝εβ＋λ(当εβ≥λ) |
|
分度圆直径 |
d |
|
|
|
齿顶高 |
ha |
凸齿 ha1＝1.2mn 凹齿 ha2＝0 |
ha＝0.9mn |
|
齿根高 |
hf |
凸齿 hf1＝0.3mn 凹齿 hf2＝1.36mn |
hf＝1.1mn |
|
全齿高 |
h |
凸齿 h1＝ha1＋hf1＝1.5mn 凹齿 h2＝hf2＝1.36mn |
h＝ha＋hf＝2mn |
|
齿顶圆直径 |
da |
凸齿 da1＝d1+2ha1 凹齿 da2＝d2 |
小齿轮 da1＝d1＋2ha 大齿轮 da2＝d2＋2ha |
|
齿根圆直径 |
df |
凸齿 df1＝d1－2hf1 凹齿 df2＝d2－2hf2 |
小齿轮 df1＝d1－2hf 大齿轮 df2＝d2－2hf |
|
注：齿顶高、齿根高及其所决定的径向尺寸，仅适用于JB 929—1967、GB/T 12759—1991及与其有相同齿高的齿廓。 |
|||
