|
常用齿轮钢材的力学性能 |
|||||||||
|
|
|||||||||
|
钢号 |
热处理状态 |

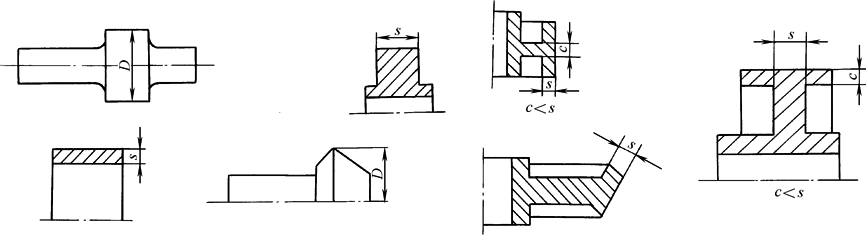

截面尺寸 |
力 学 性 能 |
硬 度 HBS |
|||||
|
直 径 D/mm |
壁 厚 s/mm |
σb |
σs |
δ5 |
ψ |
ak /J·cm-2 |
|||
|
/N·mm-2 |
/% |
||||||||
|
42Mn2 |
调 质 |
50 100 |
25 50 |
≥794 ≥745 |
≥588 ≥510 |
≥17 ≥15.5 |
≥59 — |
≥63.7 ≥19.6 |
— — |
|
50Mn2 |
正火+高温 回火 |
≤100 100～300 300～500 |
≤50 50～150 150～250 |
≥735 ≥716 ≥686 |
≥392 ≥373 ≥353 |
≥14 ≥13 ≥12 |
≥35 ≥33 ≥30 |
— — — |
187～241 187～241 187～241 |
|
调 质 |
≤80 |
≤40 |
≥932 |
≥686 |
≥9 |
≥40 |
— |
255～302 |
|
|
35SiMn |
调 质 |
＜100 100～300 300～400 400～500 |
＜50 50～150 150～200 200～250 |
≥735 ≥735 ≥686 ≥637 |
≥490 ≥441 ≥392 ≥373 |
≥15 ≥14 ≥13 ≥11 |
45 ≥35 ≥30 ≥28 |
58.8 49.0 41.1 39.2 |
≥222 217～269 217～225 196～255 |
|
42SiMn |
调 质 |
≤100 100～200 200～300 300～500 |
≤50 50～100 100～150 150～250 |
≥784 ≥735 ≥686 ≥637 |
≥510 ≥461 ≥441 ≥373 |
≥15 ≥14 ≥13 ≥10 |
≥45 ≥42 ≥40 ≥40 |
≥39.2 ≥29.2 ≥29.2 ≥24.5 |
229～286 217～269 217～255 196～255 |
|
37SiMn2MoV |
调 质 |
200～400 400～600 600～800 1270 |
100～200 200～300 300～400 635 |
≥814 ≥765 ≥716 834/878 |
≥637 ≥588 ≥539 677/726 |
≥14 ≥14 ≥12 1.90/18.0 |
≥40 ≥40 ≥35 |
≥39.2 ≥39.2 ≥34.3 28.4/22.6 |
241～286 241～269 229～241 241/248 |
|
20MnTiB |
淬火+低、 中温回火 |
25 |
12.5 |
≥1451 ≥1402 ≥1275 |
— — — |
δ10≥7.5 δ10≥7 δ10≥8 |
≥56 ≥53 ≥59 |
≥98.1 ≥98.1 ≥98.1 |
HRC≥47 HRC≥47 HRC≥42 |
|
20MnVB |
渗碳+淬火+ 低温回火 |
≤120 |
≤60 |
1500 |
— |
11.5 |
45 |
127.5 |
心398 |
|
45MnB |
调 质 |
45 |
22.5 |
824 ≥834 |
598 559 |
14 16 |
60 59 |
103 — |
表241 表277 |
|
30CrMnSi |
调 质 |
＜100 100～200 |
＜50 50～100 |
≥834 ≥706 |
≥588 ≥461 |
≥12 ≥16 |
≥35 ≥35 |
≥58.8 ≥49.0 |
240～292 207～229 |
|
50CrV |
调 质 |
40～100 100～250 |
20～50 50～125 |
981～1177 785～981 |
≥785 ≥588 |
≥11 ≥13 |
≥45 ≥50 |
— — |
— — |
|
20CrMnTi (18CrMnTi) |
渗碳+淬火+ 低温回火 |
30 ≤80 100 |
15 ≤40 50 |
≥1079 ≥981 ≥883 |
≥883 ≥785 686 |
≥8 ≥9 ≥10 |
≥50 ≥50 ≥40 |
≥78.5 ≥78.5 ≥92.2 |
— 表56～62HRC 心240～300 |
|
20CrMo |
淬火+低温回火 |
30 |
15 |
≥775 |
≥433 |
≥21.2 |
≥55 |
≥92.2 |
≥217 |
|
35CrMo |
调质 |
50～100 100～240 100～300 300～500 500～800 |
50～50 50～120 50～150 150～250 250～400 |
735～883 686～834 ≥686 ≥637 ≥588 |
539～686 ＞441 ≥490 ≥441 ≥392 |
14～16 ＞15 ≥15 ≥15 ≥12 |
45～50 ≥45 ≥50 ≥35 ≥30 |
68.6～88.3 ≥49.0 ≥68.6 ≥39.2 ≥29.4 |
217～255 207～269 — 207～269 207～269 |
|
42CrMo |
调质 |
40～100 100～250 100～250 250～300 300～500 |
20～50 50～125 50～125 125～150 150～250 |
883～1020 735～883 735 637 588 |
＞686 ＞539 589 490 441 |
≥12 ≥14 ≥14 ≥14 10 |
≥50 ≥55 40 35 30 |
49.0～68.6 49.0～78.5 58.8 39.2 39.2 |
— — 207～269 207～269 207～269 |
|
20CrMnMo |
渗碳+淬火 +低温回火 |
30
≤100
|
15
≤50
|
≥1079
≥834
|
≥785
≥490
|
≥7
≥15
|
≥40
≥40
|
≥39.2
≥39.2
|
表56～62HRC 心28～33HRC 表56～62HRC 心28～33HRC |
|
40CrMnMo |
调质 |
150 300 400 500 |
75 150 200 250 |
≥778 ≥811 ≥786 ≥748 |
≥758 ≥655 ≥532 ≥484 |
≥14.8 ≥16.8 ≥16.8 ≥14.0 |
≥56.4 ≥52.2 ≥43.7 ≥46.2 |
≥83.4 — ≥49.0 ≥42.2 |
288 255 249 213 |
|
25Cr2MoV |
调质 |
25 150 ≤200 |
12.5 75 ≤100 |
≥932 ≥834 ≥735 |
≥785 ≥735 ≥588 |
≥14 ≥15 ≥16 |
≥55 ≥50 ≥50 |
≥78.5 ≥58.8 ≥58.8 |
≤247 269～321 241～277 |
|
35CrMoV |
调质 |
120 240 500 |
60 120 250 |
≥883 ≥834 657 |
≥785 ≥686 490 |
≥15 ≥12 14 |
≥50 ≥45 40 |
≥68.6 ≥58.8 49.0 |
— — 212～248 |
|
38CrMoAl |
调质 |
40 80 100 120 160 |
20 40 50 60 80 |
≥941 ≥922 ≥922 ≥912 ≥765 |
≥785 ≥735 ≥706 ≥686 ≥588 |
≥18 ≥16 ≥16 ≥15 ≥14 |
≥58 ≥56 ≥54 ≥52 ≥45 |
— — — — ≥58.8 |
— — — — 241～285 |
|
20Cr |
渗碳+淬火 +低温回火 |
60 |
30 |
≥637 |
≥392 |
≥13 |
≥40 |
49.0 |
心部≥178 |
|
60 |
30 |
637～931 |
392～686 |
13～20 |
45～55 |
49.0～78.5 |
|
||
|
40Cr |
调质 |
100～300 300～500 500～800 |
50～150 150～250 250～400 |
≥686 ≥637 ≥588 |
≥490 ≥441 ≥343 |
≥14 ≥10 ≥8 |
≥45 ≥35 ≥30 |
≥392 ≥29.4 ≥19.2 |
241～286 229～269 217～255 |
|
40Cr |
C-N共渗淬 火，回火 |
＜40 |
＜20 |
1373～1569 |
1177～1373 |
7 |
25 |
— |
43～53HRC |
|
40CrNi |
调质 |
100～300 |
50～150 |
≥785 |
≥569 |
≥9 |
≥38 |
≥49.0 |
225 |
|
40CrNi |
调质 |
300～500 500～700 |
150～250 250～350 |
≥735 ≥686 |
≥549 ≥530 |
≥8 ≥8 |
≥36 ≥35 |
≥44.1 ≥44.1 |
255 255 |
|
12CrNi2 |
渗碳+淬火 +低温回火 |
20 30 60 |
10 15 30 |
≥686 ≥785 ≥932 |
≥539 ≥588 ≥686 |
≥12 ≥12 ≥12 |
≥50 ≥50 ≥50 |
≥88.3 ≥78.5 ≥88.3 |
表HRC≥58 表HRC≥58 表HRC≥58 |
|
12CrNi3 |
渗碳+淬火 +低温回火 |
30
＜40
|
15
＜20
|
≥932
≥834
|
≥686
≥686
|
≥10
≥10
|
≥50
≥50
|
≥98.1
≥78.5
|
表HRC≥58 心225～302 表HRC≥58 心≥241 |
|
20CrNi3 |
渗碳+淬火 +低温回火 |
30
30 |
15
15 |
≥932
≥1079 |
≥735
≥883 |
≥11
≥7 |
≥55
≥50 |
≥98.1
≥88.3 |
表HRC≥58 表HRC≥58 心284～415 |
|
30CrNi3 |
调质 |
＜100 100～300 |
50 50～150 |
≥785 ≥735 |
≥559 ≥539 |
≥16 ≥15 |
≥50 ≥45 |
≥68.6 ≥58.8 |
≥241 ≥241 |
|
12Cr2Ni4 |
渗碳+淬火 +低温回火 渗碳+高温回火 +淬火+低温回火 |
15
30
|
7.5
15
|
≥1079
≥1177
|
≥834
≥1128
|
≥10
≥10
|
≥50
≥55
|
≥88.3
≥78.5
|
表HRC≥60 表HRC≥60 心302～388
|
|
20Cr2Ni4 |
渗碳+淬火 +低温回火 渗碳+淬火 +低温回火 |
25
30
|
12.5
15
|
≥1177
≥1177
|
≥1079
≥1079
|
≥10
≥9
|
≥45
≥45
|
≥78.5
≥78.5
|
表HRC≥60 表HRC≥60 心305～405
|
|
40CrNiMo |
调质 |
120 240 ≤250 ≤500 |
60 120 ≤125 ≤250 |
≥834 ≥785 686～834 588～734 |
≥686 ≥588 ≥490 ≥392 |
≥13 ≥13 ≥14 ≥18 |
≥50 ≥45 — — |
≥78.5 ≥58.8 ≥49.0 ≥68.6 |
— — — — |
|
45CrNiMoV |
调质 |
25 60 |
12.5 30 |
≥1030 ≥1471 |
≥883 ≥1324 |
≥8 ≥7 |
≥30 ≥35 |
≥68.6 ≥39.2 |
— — |
|
退火+调质 |
100 |
50 |
≥1030 ≥883 |
≥883 ≥686 |
≥9 ≥10 |
≥40 ≥45 |
≥49.0 ≥58.8 |
321～363 260～321 |
|
|
30CrNi2MoV |
调质 |
120 |
60 |
≥883 |
≥735 |
≥12 |
≥50 |
≥78.5 |
— |
|
18Cr2Ni4W |
渗碳+淬火 +低温回火 |
15
30
60
60～100
|
7.5
15
30
30～50
|
≥1128
≥1128
≥1128
≥1128
|
≥834
≥834
≥834
≥834
|
≥11
≥12
≥12
≥11
|
≥45
≥50
≥50
≥45
|
≥98.1
≥98.1
≥98.1
≥88.3
|
表HRC≥58 心340～387 表HRC≥58 心HRC35～47 表HRC≥58 心341～367 表HRC≥58 心341～367 |
|
铸钢、合金铸钢 |
|||||||||
|
ZG 310-570 |
正火 |
|
|
570 |
310 |
|
|
|
163～197 |
|
ZG 340-640 |
正火 |
|
|
640 |
340 |
|
|
|
179～207 |
|
ZG 40Mn2 |
正火、回火 调质 |
|
|
588 834 |
392 686 |
|
|
|
≥197 269～302 |
|
ZG 35SiMn |
正火、回火 调质 |
|
|
569 637 |
343 412 |
|
|
|
163～217 197～248 |
|
ZG 42SiMn |
正火、回火 调质 |
|
|
588 637 |
373 441 |
|
|
|
163～217 197～248 |
|
ZG 50SiMn |
正火、回火 |
|
|
686 |
441 |
|
|
|
217～255 |
|
ZG 40Cr |
正火、回火 调质 |
|
|
628 686 |
343 471 |
|
|
|
≤212 228～321 |
|
ZG 35CrMo |
正火、回火 调质 |
|
|
588 686 |
392 539 |
|
|
|
179～241 179～241 |
|
ZG 35CrMnSi |
正火、回火 调质 |
|
|
686 785 |
343 588 |
|
|
|
163～217 197～269 |
