ZJL型链轮橡胶弹簧张紧器的规格尺寸及性能参数

新型橡胶弹簧张紧器是将链轮或带轮固定在具有摇摆和转动的缓冲器上，在链或带传动中，链或带愈松动，弹性缓冲器的弹性反力愈增加，从而实现链或带传动中链条或传动带的自动张紧。缓冲器基本结构和工作原理是利用内外方管相对角位移挤压内外方管中预压的橡胶棒产生弹性缓冲力

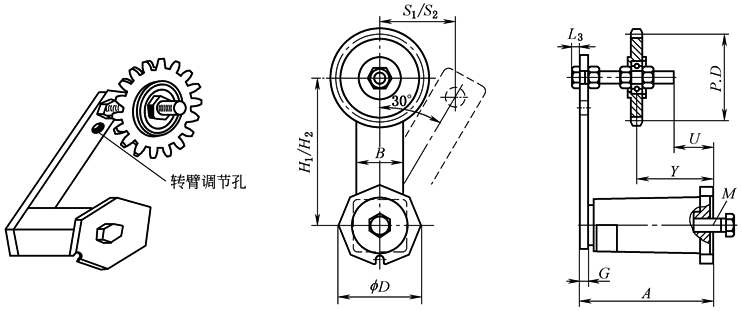

规格尺寸/mm

型号

A

B

D

G

H₁

H₂

L₃

U

P.D

Y调整范围

M

ZJL-15

06B-1

06B-2

25

45

5

100

80

7

9

45.81

19~41

24~37

M10×60

ZJL-18

06B-1

06B-2

30

58

6

100

80

7

23

45.81

34~54

38~50

M10×60

08B-1

08B-2

61.08

34~54

38~50

ZJL-27

10A-1

10A-2

50

78

7

130

100

8

27

76.36

40~79

46~73

M12×80

12A-1

12A-2

91.63

40~79

46~73

ZJL-38

16A-1

16A-2

60

95

10

175

140

13

40

106.14

60~97

67~90

M20×120

ZJL-45

20A-1

20A-2

70

115

12

220

175

30

70

132.67

90~155

108~136

M20×140

24A-1

24A-2

135.23

90~155

116~129

M20×160

ZJL-50

20A-1

20A-2

80

130

20

250

200

13

70

132.67

90~155

108~136

M20×140

24A-1

24A-2

135.23

90~155

116~129

M20×160

性 能 参 数

型号

载荷范围F/N

最大变位S₁/mm

最大变位S₂/mm

ZJL-15

06B-1

06B-2

0~150

50

40

ZJL-18

06B-1

06B-2

0~300

50

40

08B-1

08B-2

ZJL-27

10A-1

10A-2

0~900

65

50

12A-1

12A-2

ZJL-38

16A-1

16A-2

0~1400

87

70

ZJL-45

20A-1

20A-2

0~2300

100

87.5

24A-1

24A-2

ZJL-50

20A-1

20A-2

0~3000

125

100

24A-1

24A-2

注：1.06B-1中06B表示链轮型号，1表示单排链轮；06B-2中2表示双排链轮。其他依此类推。

2.生产厂为北京古德高机电技术有限公司。
