ZJD型带轮橡胶弹簧张紧器规格尺寸及性能参数

新型橡胶弹簧张紧器新型橡胶弹簧张紧器是将链轮或带轮固定在具有摇摆和转动的缓冲器上，在链或带传动中，链或带愈松动，弹性缓冲器的弹性反力愈增加，从而实现链或带传动中链条或传动带的自动张紧。缓冲器基本结构和工作原理是利用内外方管相对角位移挤压内外方管中预压的橡胶棒产生弹性缓冲力

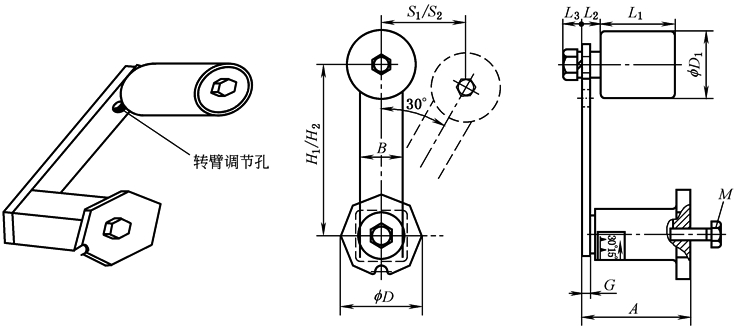

规格尺寸/mm

型号

A

B

D

D₁

G

H₁

H₂

L₁

L₂

L₃

M

ZJD-11

20

35

30

5

80

60

35

8

13

M8×50

ZJD-15

25

45

40

5

100

80

45

11

11

M10×60

ZJD-18

30

58

40

7

100

80

45

13

14

M10×65

ZJD-27

50

78

60

7

130

100

60

14

16

M12×80

ZJD-38

60

95

80

10

175

140

90

13

26

M20×110

ZJD-45

70

115

90

12

220

175

135

18

25

M20×145

ZJD-50

80

130

90

20

250

200

135

26

27

M20×150

性能参数

型号

载荷范围F/N

最大变位S₁/mm

最大变位S₂/mm

皮带张紧

最高转速/r·min^-1

ZJD-11

0~100

40

30

A

8000

ZJD-15

0~150

50

40

B

8000

ZJD-18

0~300

50

40

B

8000

ZJD-27

0~900

65

50

C

6000

ZJD-38

0~1400

87

70

—

5000

ZJD-45

0~2300

100

87.5

—

4500

ZJD-50

0~3000

125

100

—

4000

注：生产厂为北京古德高机电技术有限公司。
