链宽每1mm的额定功率表（GB/T 10855—2003）

链宽每1mm的额定功率表(GB/T 10855—2003)
节距p	4.76mm
z₁	n₁/r·min^-1
	500		600					700					800					900				1200					1800				2000				3500				5000					7000					9000
	P₀/kW
15	0.00822		0.00969					0.01116					0.01262					0.01380				0.01761					0.02349				0.02642				0.03905				0.04873					0.05695					0.05754
17	0.00969		0.01145					0.01292					0.01468					0.01615				0.02055					0.02818				0.03083				0.04697				0.05872					0.07046					0.07398
19	0.01086		0.01262					0.01468					0.01615					0.01791				0.02349					0.03229				0.03523				0.05284				0.06752					0.08103					0.08573

21	0.01204		0.01409					0.01615					0.01820					0.01996				0.02554					0.03582				0.03905				0.05960				0.07574					0.09160					0.09835
23	0.01321		0.01556					0.01761					0.01996					0.02202				0.02818					0.03963				0.04316				0.06606				0.08455					0.10275					0.11097
25	0.01439		0.01703					0.01938					0.02173					0.02407				0.03083					0.04316				0.04697				0.07193				0.09189					0.11156					0.12037

27	0.01556		0.01820					0.02084					0.02349					0.02584				0.03376					0.4639				0.05050				0.07721				0.09835					0.11919					0.12830
29	0.01673		0.01967					0.02231					0.02525					0.02789				0.03552					0.04991				0.05431				0.08308				0.10598					0.12918					0.13857
31	0.01761		0.02114					0.02378					0.02672					0.02965				0.03817					0.05314				0.05784				0.08866				0.11274					0.13681					0.14679

33	0.01879		0.2202					0.02525					0.02848					0.03141				0.04022					0.05578				0.06107				0.09307				0.11802					0.14239					—
35	0.01996		0.02349					0.02701					0.03024					0.03347				0.04257					0.05960				0.06488				0.10011				0.12536					0.15149					—
37	0.02084		0.02466					0.02818					0.03171					0.03494				0.04462					0.06195				0.06752				0.10217				0.12888					0.15384					—

40	0.02055		0.02672					0.03053					0.03406					0.03787				0.04815					0.06694				0.07340				0.11068				0.13975					—					—
45	0.02525		0.02995					0.03376					0.03817					0.04198				0.05373					0.07428				0.08074				0.12184				0.15296					—					—
50	0.02789		0.03288					0.03728					0.04022					0.04639				0.05872					0.08162				0.08866				0.13270				0.16587					—					—
润滑方式	Ⅰ																										Ⅱ												Ⅲ
节距p	9.525mm
z₁	n₁/r·min^-1
	100	500					1000					1200				1500				1800					2000			2500					3000			3500				4000					5000					6000
	P₀/kW
17^①	0.01350	0.06165					0.13505					0.14386				0.15560				0.19083					0.20257			0.23193					0.24954			0.25835				0.25835					—					—
19^①	0.01556	0.07340					0.14092					0.15853				0.19083				0.21725					0.23193			0.26716					0.29065			0.29358				0.32294					0.28771					—
21	0.01703	0.08220					0.14973					0.17615				0.21432				0.24367					0.26422			0.29358					0.32294			0.35230				0.35230					0.35230					0.29358

23	0.01850	0.08807					0.16441					0.19376				0.23487				0.27303					0.29358			0.35230					0.38166			0.41102				0.41102					0.41102					0.35230
25	0.02026	0.09688					0.17909					0.21432				0.25835				0.29358					0.32294			0.38166					0.41102			0.44037				0.44037					0.44037					0.41102
27	0.02173	0.10275					0.19964					0.23193				0.27890				0.32294					0.35230			0.41102					0.44037			0.46973				0.52845					0.52845					0.46973

29	0.02349	0.11156					0.021432					0.24954				0.29358				0.35230					0.38166			0.44037					0.46973			0.52845				0.55781					0.55781					0.52845
31	0.2495	0.12037					0.22899					0.26716				0.32294				0.38166					0.41102			0.46973					0.52845			0.55781				0.58716					0.58716					0.55781
33	0.02642	0.12918					0.24367					0.28771				0.35230				0.41102					0.44037			0.52845					0.55781			0.61652				0.61652					0.61652					0.58716

35	0.02818	0.13505					0.25835					0.29358				0.38166				0.44037					0.46973			0.55781					0.58716			0.67524				0.67524					0.67524					0.61652
37	0.02936	0.14386					0.26716					0.32294				0.41102				0.44037					0.46973			0.58716					0.61652			0.70460				0.70460					0.70460					—
40	0.03229	0.15560					0.29358					0.35230				0.44037				0.46973					0.52845			0.61652					0.70460			0.73396				0.76331					0.76231					—

45	0.03817	0.17615					0.32294					0.38166				0.46973				0.55781					0.58716			0.70460					0.76331			0.82203				0.85139					—					—
50	0.04110	0.19376					0.38166					0.44037				0.52845				0.58716					0.67524			0.76331					0.85139			0.88075				—					—					—
润滑方式	Ⅰ											Ⅱ																Ⅲ
节距p	12.7mm
z₁	n₁/r·min^-1
	100			500					700					1000					1200					1800					2000					2500				3000					3500					4000
	P₀/kW
17^①	0.02437			0.11156					0.14679					0.18496					0.22019					0.29358					0.32294					0.32294				0.32294					0.32294					—
19^①	0.02730			0.11156					0.14679					0.22019					0.25835					0.32294					0.38166					0.41102				0.41102					0.41102					—
21	0.02936			0.014679					0.18496					0.25835					0.29358					0.41102					0.41102					0.44037				0.46973					0.46973					—

23	0.3229			0.14679					0.22019					0.29358					0.32294					0.44037					0.46973					0.55781				0.55781					0.55781					0.52845
25	0.03523			0.14679					0.22019					0.29358					0.38166					0.46973					0.52845					0.58716				0.61652					0.61652					0.58716
27	0.03817			0.18496					0.25835					0.32294					0.38166					0.52845					0.55781					0.61652				0.70460					0.70460					0.67524

29	0.04110			0.18496					0.25835					0.38166					0.41102					0.55781					0.61652					0.70460				0.73396					0.73396					0.73396
31	0.04404			0.22019					0.29358					0.38166					0.44037					0.61652					0.67524					0.73396				0.82203					0.82203					0.82203
33	0.04697			0.22019					0.29658					0.41102					0.46973					0.67524					0.70460					0.82203				0.85139					0.88075					0.85139

35	0.05284			0.22019					0.32294					0.44037					0.52845					0.70460					0.73396					0.85139				0.91011					0.91011					0.88075
37	0.05578			0.25835					0.32294					0.46973					0.55781					0.73396					0.76331					0.88075				0.96882					0.86882					—
40	0.05872			0.25835					0.38166					0.52845					0.58716					0.82203					0.85139					0.96882				1.02754					1.02754					—

45	0.07340			0.29358					0.41102					0.55781					0.67524					0.88075					0.88075					1.05690				1.14497					—					—
50	0.07340			0.32294					0.44037					0.61652					0.73396					0.99818					1.05690					1.17433				—					—					—
润滑方式	Ⅰ								Ⅱ																				Ⅲ
节距p	15.875mm
z₁	n₁/r·min^-1
	100				500					700					1000						1200					1800						2000					2500					3000					3500
	P₀/kW
17^①	0.03817				0.18496					0.22019					0.29358						0.32294					0.41102						0.44037					0.41102					—					—
19^①	0.04110				0.18496					0.25835					0.38166						0.41102					0.46973						0.52845					0.52845					—					—
21	0.04697				0.22019					0.29658					0.38166						0.44037					0.55181						0.58716					0.58716					0.58716					—
23	0.05284				0.22019					0.32294					0.44037						0.46973					0.61652						0.67524					0.70460					0.67524					—
25	0.05578				0.25835					0.32294					0.46973						0.55781					0.70460						0.73396					0.76331					0.76331					0.70460
27	0.05872				0.29358					0.38166					0.52845						0.58716					0.76331						0.82203					0.85139					0.85139					0.76331

29	0.06165				0.29358					0.41102					0.55781						0.61652					0.82203						0.88075					0.91011					0.91011					0.85139
31	0.07046				0.32294					0.44037					0.58716						0.67524					0.88075						0.91011					0.99818					0.99818					0.91011
33	0.07340				0.32294					0.46973					0.61652						0.73396					0.96882						0.99818					1.05690					1.05690					0.99818

35	0.7633				0.38166					0.46973					0.67524						0.76331					0.99818						1.05690					1.14497					1.14497					1.02754
37	0.08220				0.38166					0.52845					0.70460						0.82203					1.05690						1.14497					1.26240					1.20369					—
40	0.08807				0.41102					0.55781					0.76331						0.88075					1.14497						1.20369					1.29176					—					—

45	0.09982				0.46973					0.61652					0.85139						0.99818					1.29176						1.35048					—					—					—
50	0.11156				0.52845					0.70460					0.96882						1.11561					1.40919						1.46791					—					—					—
润滑方式	Ⅰ									Ⅱ											Ⅲ
节距p	19.05mm
z₁	n₁/r·min^-1
	100					500					700						1000						1200							1500					1800						2000					2500
	P₀/kW
17^①	0.05578					0.23780					0.32294						0.41102						0.44037							0.46973					0.52845						0.52845					—
19^①	0.05872					0.27303					0.38166						0.44037						0.52845							0.58716					0.61652						0.61652					—
21	0.06752					0.29358					0.41102						0.52845						0.58716							0.67524					0.70460						0.73396					0.70460

23	0.07340					0.32294					0.44037						0.58716						0.67524							0.78396					0.82203						0.82203					0.82203
25	0.08220					0.38166					0.46973						0.61652						0.73396							0.85139					0.91011						0.91011					0.88075
27	0.08514					0.41102					0.52845						0.70460						0.82203							0.91011					0.99818						1.02754					1.02754

29	0.09101					0.44037					0.58716						0.76331						0.88075							0.99818					1.05690						1.11561					1.11561
31	0.09982					0.44037					0.61652						0.82203						0.91011							1.05690					1.17433						1.20369					1.20369
33	0.10569					0.46973					0.67524						0.88075						0.99818							1.14497					1.26240						1.29176					1.29176

35	0.11156					0.52845					0.70460						0.91011						1.05690							1.20369					1.32112						1.35048					1.35048
37	0.11743					0.55781					0.73396						0.99818						1.14497							1.29176					1.40919						1.43855					1.43855
40	0.12918					0.58716					0.82203						1.05690						1.20369							1.40919					1.49727						1.55599					1.55599

45	0.14386					0.67524					0.88075						1.17433						1.35048							1.55599					1.64406						1.70278					—
50	0.15853					0.73396					0.99818						1.32112						1.49727							1.70278					1.79085						—					—
润滑方式	Ⅰ										Ⅱ												Ⅲ
节距p	25.4mm
z₁	n₁/r·min^-1
	100			200					300					400					500					700					1000					1200				1500					1800					2000
	P₀/kW
17^①	0.11156			0.18496					0.25835					0.32294					0.41102					0.52845					0.61652					0.67524				—					—					—
19^①	0.11156			0.22019					0.29358					0.38166					0.44037					0.58716					0.73396					0.76331				0.82203					—					—
21	0.11156			0.22019					0.32294					0.44037					0.52845					0.67524					0.85139					0.91011				0.96882					0.96882					—

23	0.11156			0.25835					0.38166					0.46973					0.55781					0.73396					0.91011					1.02754				1.11561					1.11561					—
25	0.14679			0.25835					0.41102					0.52845					0.61652					0.82203					1.02754					1.14497				1.20369					1.20369					1.20369
27	0.14679			0.29358					0.44037					0.55781					0.70460					0.88075					1.14497					1.26240				1.35048					1.35048					1.32112

29	0.14679			0.32294					0.46973					0.56716					0.73396					0.96882					1.20369					1.35048				1.46791					1.49727					1.46791
31	0.18496			0.32294					0.46973					0.67524					0.82203					1.02754					1.32112					1.46791				1.58534					1.61470					1.58534
33	0.18496			0.38166					0.52845					0.70460					0.85139					1.11561					1.43855					1.58534				1.73214					1.73214					1.70278

35	0.18496			0.38166					0.55781					0.73396					0.88075					1.17433					1.49727					1.64406				1.79085					1.84957					1.79085
37	0.19964			0.41102					0.58716					0.76331					0.96882					1.26240					1.58534					1.76149				1.90828					1.93764					—
40	0.22019			0.44037					0.67524					0.85139					1.02754					1.32112					1.73214					1.90828				2.05508					—					—

45	0.25835			0.46973					0.73396					0.91011					1.14497					1.49727					1.90828					2.08443				2.23123					—					—
50	0.29358			0.55781					0.82203					1.02754					1.26240					1.64406					2.08443					2.28994				—					—					—
润滑方式	Ⅰ													Ⅱ																				Ⅲ
节距p	31.75mm
z₁	n₁/r·min^-1
	100			200					300					400					500					600					700					800				1000					1200					1500
	P₀/kW
19^①	0.16441			0.29358					0.44037					0.58716					0.70460					0.76331					0.85139					0.91011				0.99818					1.02754					—
21	0.18496			0.32294					0.52845					0.67524					0.76331					0.88075					0.86882					1.05690				1.17433					1.20369					—
23	0.20257			0.38166					0.55781					0.70460					0.85139					0.99818					1.05690					1.17433				1.32112					1.35048					1.35048

25	0.22019			0.41102					0.58716					0.76331					0.91011					1.05690					1.17433					1.29176				1.46791					1.55599					1.55599
27	0.23487			0.44037					0.67524					0.85139					1.02754					1.17433					1.29176					1.43855				1.58534					1.70278					1.70278
29	0.25248			0.46973					0.70460					0.91011					1.11561					1.26240					1.40919					1.55599				1.73214					1.84957					1.87893

31	0.27303			0.52845					0.76331					0.99818					1.17433					1.35048					1.49727					1.64406				1.87893					1.99636					2.02572
33	0.29065			0.55781					0.82203					1.02754					1.26240					1.43855					1.61470					1.76149				2.02572					2.14315					2.17251
35	0.32294			0.58716					0.85139					1.11561					1.32112					1.55599					1.73214					1.87893				2.14315					2.28994					2.28994

37	0.32294			0.61652					0.88075					1.17433					1.40919					1.61470					1.84957					1.99636				2.23123					2.37802					—
40	0.35230			0.70460					0.99818					1.29176					1.55599					1.76149					1.99636					2.17251				2.43673					2.58352					—
45	0.38166			0.76331					1.11561					1.43855					1.73214					1.99636					2.20187					2.37802				2.67160					—					—

50	0.44037			0.85139					1.26240					1.58534					1.90828					2.17251					2.43673					2.64224				2.93582					—					—
润滑方式	Ⅰ													Ⅱ															Ⅲ
节距p	38.1mm
z₁	n₁/r·min^-1
	100			200					300					400					500					600					700					800				900					1000					1200
	P₀/kW
19^①	0.23487			0.44037					0.61652					0.82203					0.91011					1.02754					1.14497					1.17433				1.20369					1.26240					—
21	0.25835			0.46973					0.70460					0.88075					1.05690					1.17433					1.29176					1.35048				1.43855					1.43855					—
23	0.29358			0.55781					0.76331					0.99818					1.17433					1.32112					1.43855					1.55599				1.61470					1.64406					1.61470

25	0.29358			0.58716					0.85139					1.11561					1.29176					1.46791					1.61470					1.73214				1.79085					1.90828					1.87893
27	0.32294			0.67524					0.91011					1.17433					1.40919					1.58534					1.76149					1.87893				1.99636					2.05508					2.05508
29	0.38166			0.70460					0.99818					1.29176					1.49727					1.73214					1.90828					2.05508				2.17251					2.20187					2.23123

31	0.41102			0.73396					1.05690					1.35048					1.61470					1.87893					2.05508					2.20187				2.31930					2.37802					2.43673
33	0.41102			0.82203					1.14497					1.46791					1.73214					1.99636					2.20187					2.34866				2.49545					2.58352					2.61288
35	0.44037			0.85139					1.20369					1.55599					1.84957					2.08443					2.31930					2.49545				2.64224					2.73032					2.75967

37	0.46973			0.88075					1.29176					1.73214					1.93764					2.23123					2.46609					2.64224				2.81839					2.90646					—
40	0.52845			0.96882					1.40919					1.93764					2.14315					2.43673					2.64224					2.87711				3.08261					—					—
45	0.55781			1.11561					1.58534					1.99636					2.37802					2.73032					2.96518					3.17069				3.31748					—					—

50	0.61652			1.20369					1.73214					2.20187					2.61288					2.96518					3.25876					3.46427				—					—					—
润滑方式	Ⅰ								Ⅱ										Ⅲ
节距p	50.8mm
z₁	n₁/r·min^-1
	100					200					300						400						500							600					700						800					900
	P₀/kW
19^①	0.41102					0.76331					1.05690						1.29176						1.46791							1.58534					1.64406						—					—
21	0.46973					0.85139					1.17433						1.46791						1.55599							1.84957					1.90828						—					—
23	0.49909					0.96882					1.32112						1.61470						1.87893							2.05508					2.17251						2.20187					—

25	0.52845					1.02754					1.43855						1.79085						2.05508							2.28994					2.43673						2.49545					2.49545
27	0.58716					1.11561					1.58534						1.93764						2.28994							2.49545					2.67160						2.75967					2.75967
29	0.61652					1.20369					1.70278						2.14315						2.46609							2.73032					2.90646						3.02890					3.02390

31	0.67524					1.29176					1.84957						2.28994						2.64224							2.93582					3.11197						3.22941					3.22941
33	0.73396					1.35048					1.93764						2.43673						2.81839							3.11197					3.34684						3.46427					3.46427
35	0.76331					1.46791					2.08443						2.58352						3.02390							3.34684					3.55235						3.66978					3.66978

37	0.82203					1.55599					2.20187						2.73032						3.22941							3.64042					3.75785						3.84593					—
40	0.88075					1.70278					2.37802						2.96518						3.46427							3.78721					4.05144						4.13951					—
45	0.99818					1.87893					2.64224						3.31748						3.84593							4.22758					4.43309						—					—

50	1.11561					2.08443					2.93582						3.66978						4.22758							4.57988					—						—					—
润滑方式	Ⅰ					Ⅱ											Ⅲ

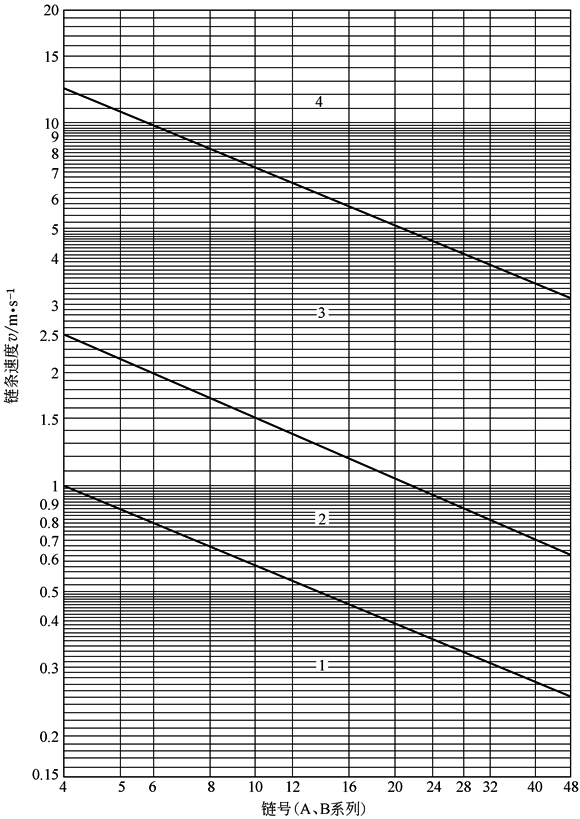

① 不推荐使用(为获得较好使用效果，小链轮至少应有21齿)。注：1.本表制订条件：工况系数K_A＝1，链条节数L_p≈100节，按推荐润滑方式润滑，两个链轮共面安装在平行的两个水平轴上，满载荷运转，使用寿命约为15000h。 2.在实际使用中，若满载工作仅占其中一部分时，则可提高其额定速度。对于有惰轮、多于两个链轮的链传动、复杂工作载荷以及其他特殊工况时，请向链条制造厂咨询。 3.润滑方式，请见下图。润滑范围选择图范围1—用油壶或油刷定期人工润滑；范围2—滴油润滑；范围3—油池润滑或油盘飞溅润滑；范围4—油泵压力供油润滑，带过滤器；必要时带油冷却器(当链传动的空间狭小，并作高速、大功率传动时) 注：齿形链传动有三种基本润滑方式。方式Ⅰ为图中范围1～2；方式Ⅱ为范围3；方式Ⅲ为范围4。

。
