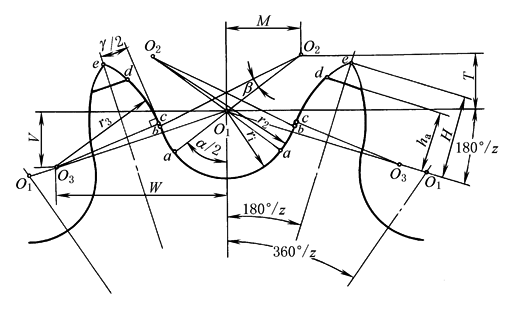

三圆弧-直线齿槽形状

名称

单位

计   算   公   式

齿沟圆弧半径r_i

mm

r_i＝0.5025d₁+0.05

齿沟半角α/2

(°)

工作段圆弧中心O₂的坐标

M

mm

M＝0.8d₁(sinα/2)

T

T＝0.8d₁(cosα/2)

工作段圆弧半径r₂

r₂＝1.3025d₁+0.05

工作段圆弧中心角β

(°)

齿顶圆弧中心O₃的坐标

W

mm

V

齿形半角γ/2

(°)

齿顶圆弧半径r₃

mm

工作段直线部分长度bc

e点至齿沟圆弧中心连线的距离H

注：齿沟圆弧半径r_i，允许比上式计算的大0.0015d₁+0.06mm。
