滚子链的抗胶合工作能力计算

由销轴与套筒间的胶合限定的滚子链工作能力(通常为计算小链轮的极限转速)可由下式确定。本公式仅适用于A系列标准滚子链

式中　n_max—— 小链轮不发生胶合的极限转速，r/min；

p—— 节距，mm；

z₁—— 小链轮齿数；

F_t—— 单排链的有效圆周力，N

本计算式是按规定润滑方式(见下图)在大量试验基础上建立的。高速运转时，特别要注意润滑条件

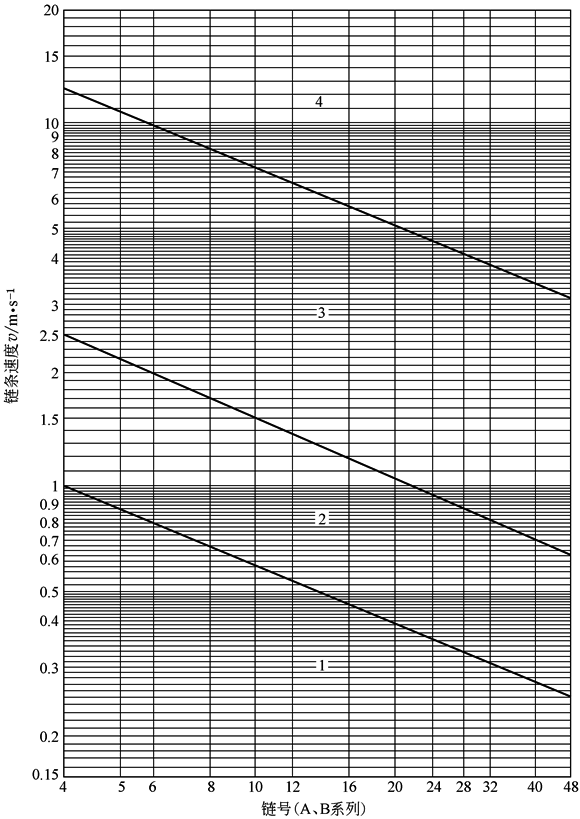

润滑范围选择图

范围1—用油壶或油刷定期人工润滑；范围2—滴油润滑；范围3—油池润滑或油盘飞溅润滑；范围4—油泵压力供油润滑，带过滤器；必要时带油冷却器(当链传动的空间狭小，并作高速、大功率传动时)

注：齿形链传动有三种基本润滑方式。方式Ⅰ为图中范围1～2；方式Ⅱ为范围3；方式Ⅲ为范围4
