带轮 |
||||||||||||||||
|
带轮直径d及其轮缘凸面高度h(GB/T 11358—1999) |
||||||||||||||||
|
mm |
||||||||||||||||
|
直径d |
h |
直径d |
h |
直径d |
h |
直径d |
h |
直径d |
h |
|||||||
|
尺寸 |
偏差Δ |
尺寸 |
偏差Δ |
尺寸 |
偏差Δ |
尺寸 |
偏差Δ |
尺寸 |
偏差Δ |
轮宽B |
||||||
|
≤250 |
≥250 |
|||||||||||||||
|
20 25 |
±0.4 |
0.3 |
63 |
±0.8 |
0.3 |
160 180 |
±2.0 |
0.5 |
315 355 |
±3.2 |
1.0 |
800 900 1000 |
±6.3 |
1.2 |
1.5 |
|
|
32 40 |
±0.5 |
71 80 |
±1.0 |
|||||||||||||
|
200 |
0.6 |
400 450 500 |
±4.0 |
1.0 |
1120 1250 1400 |
±8.0 |
1.5 |
2.0 |
||||||||
|
45 50 |
±0.6 |
90 100 112 |
±1.2 |
224 |
±2.5 |
|||||||||||
|
250 |
0.8 |
|||||||||||||||
|
560 630 710 |
±5.0 |
1.2 |
1600 1800 2000 |
±10.0 |
1.8 |
2.5 |
||||||||||
|
56 |
±0.8 |
125 140 |
±1.6 |
0.4 |
280 |
±3.2 |
||||||||||
|
注：带轮轮冠截面形状是规则对称曲线,中部带有一段直线部分且与曲线相切。 |
||||||||||||||||
|

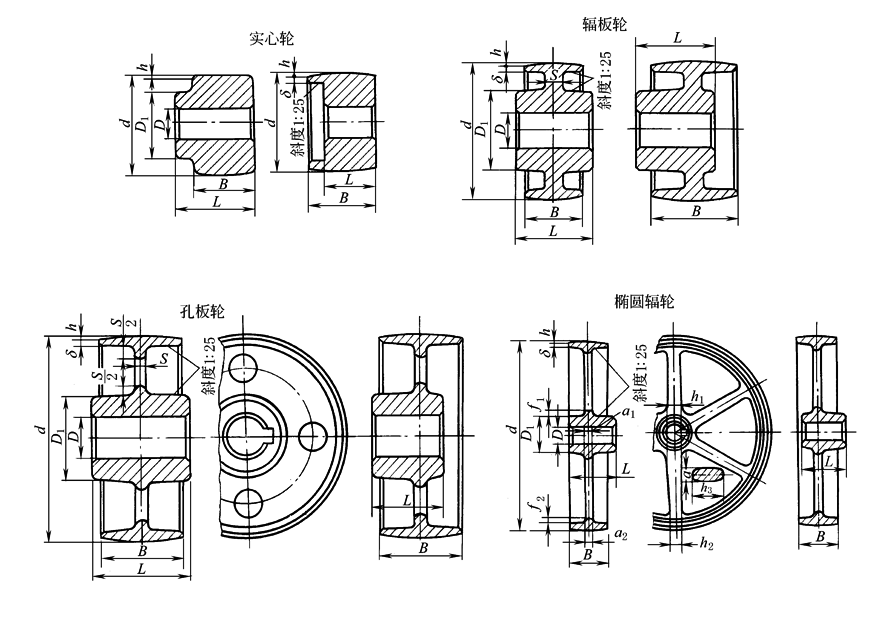

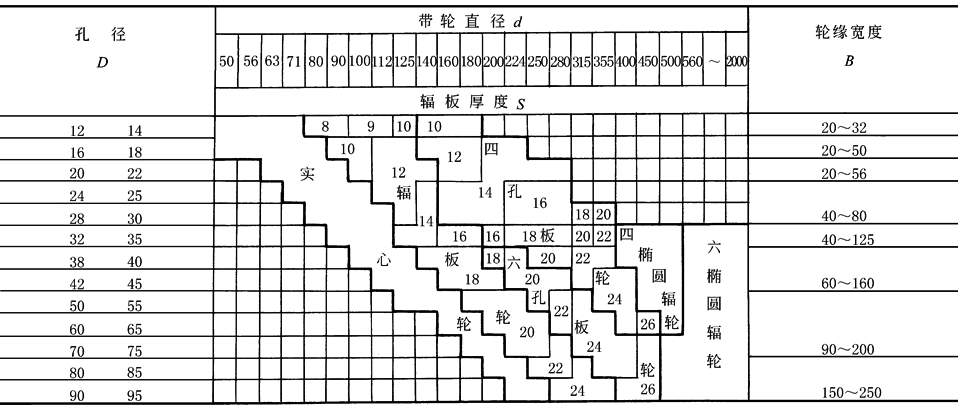

带轮结构型式和辐板厚度 mm |
||||||||||||||||
|
|
||||||||||||||||
|
带轮结构图例 |
|
|
|
|
|
结构型式、辐板厚度S见表带轮结构型式和辐板厚度 h见表带轮直径d及其轮缘凸面高度h δ＝0.005d＋3mm |
开口传动：B＝1.1b＋(5～15)mm 交叉和半交叉传动：1.4b＋10≤B≤2b b—— 带宽，mm |
|
带轮工作表面粗糙度Ra3.2μm(d＞300mm)或Ra1.6μm(d＜300mm)，其他结构尺寸见普通V带轮 |
|
