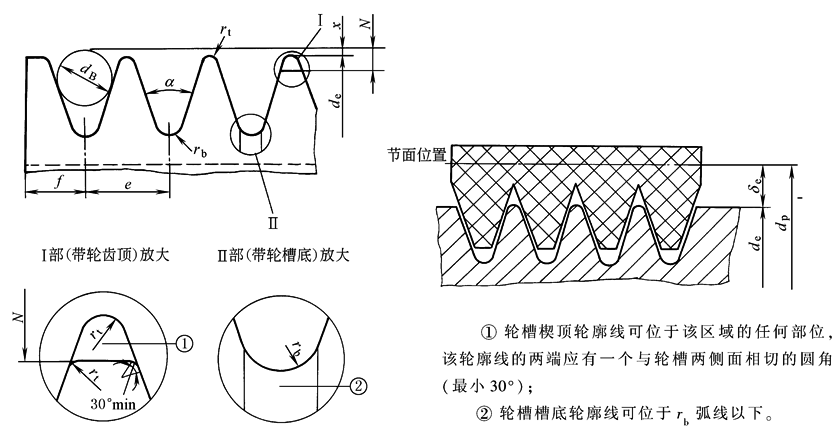

轮槽截面尺寸(GB/T 16588—2009)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

PH

PJ

PK

PL

PM

槽  距 e^①，②

1.6±0.03

2.34±0.03

3.56±0.05

4.7±0.05

9.4±0.08

槽 角α^③

40°±0.5°

40°±0.5°

40°±0.5°

40°±0.5°

40°±0.5°

楔顶圆弧半径r₁（最小值）

0.15

0.2

0.25

0.4

0.75

槽底圆弧半径r_b（最大值）

0.3

0.4

0.5

0.4

0.75

检验用圆球或圆柱直径d_B

1±0.01

1.5±0.01

2.5±0.01

3.5±0.01

7±0.01

2X（公称值）

0.11

0.23

0.99

2.36

4.53

2N^④（最大值）

0.69

0.81

1.68

3.5

5.92

f（最小值）

1.3

1.8

2.5

3.3

6.4

注：① 表中所列e值极限偏差仅用于两邻槽中心线的间距；

② 槽距的累积偏差不得超过±0.3mm；

③ 槽的中心线应对带轮轴线呈90°±0.5°；

④ N值与带轮公称直径无关，它是指从置于轮槽中的测量用球（或柱）与轮槽的接触点到测量用球（或柱）外缘之间的径向距离。
